Podczas przeprowadzania montażu
bezwzględnie przestrzegać wskazówek
i ostrzeżeń ujętych w rozdziale „Przepisy
bezpieczeństwa”!
Tryb powietrza wylotowego
•
Powietrze wylotowe jest prowadzone poprzez
kanał wentylacyjny do góry lub poprzez ścianę
zewnętrzną do atmosfery.
Wskazówka: Powietrza wylotowego nie wolno
kierować do komina odprowadzającego spaliny lub
dym z użytkowanych jeszcze palenisk, ani do kanału
wentylacyjnego pomieszczeń, w których stoją piece
z paleniskami.
•
Jeżeli powietrze wylotowe ma być kierowane do
nieczynnego komina odprowadzającego spaliny
lub dym, należącego do wycofanego już
z użytku paleniska, to należy uzyskać zgodę
okręgowego kominiarza.
•
Przy odprowadzaniu powietrza wyloto-wego
należy uwzględnić przepisy i zarządzenia (np.
obowiązujący kodeks budowlany).
•
Jeśli powietrze odlotowe ma wyprowadzane być
przez ścianę zewnętrzną to należy wmurować
skrzynkę teleskopową.
Okap kuchenny osiąga optymalną wydajność
poprzez:
–
krótką, prostoliniową rurę powietrza
wylotowego i
–
możliwie dużą średnicę rury.
•
W przypadku konieczności zabudowania
kolanka rurowego, należy przyjąć możliwie duży
promień.
Wskazówka: Użycie długich, szorstkich rur
powietrza wylotowego, wielu kolanek rurowych lub
dobranie średnicy rury poniżej 150 mm, wywiera
negatywny wpływ na optymalną wydajność
i zwiększa odgłosy pracy.
•
Do wykonania przewodu powietrza wylotowego
wolno używać tylko rur i prze- wodów giętkich
z materiałów niepalnych.
•
Producent okapu kuchennego nie przyjmuje
reklamacji, gdy przyczyny usterek wynikają
z błędnego zaprojektowania i wykonania
przewodu rurowego.
Połączenia rur
•
Średnica rur powietrza wylotowego nie może
być mniejsza niż 150 mm.
•
Rura okrągła:
Zalecamy średnicą wewnętrzną 150 mm, jednak
przynajmniej 120 mm.
•
Kanały płaskie muszą posiadać równorzędny
wewnętrzny przekrój poprzeczny, jak rury
okrągłe.
Nie powinny posiadać ostrych załamań.
Ø 150 mm ok. 177 cm
2
Ø 120 mm ok. 113 cm
2
•
Przy odchyłkach średnic rur:
Założyć taśmy uszczelniające.

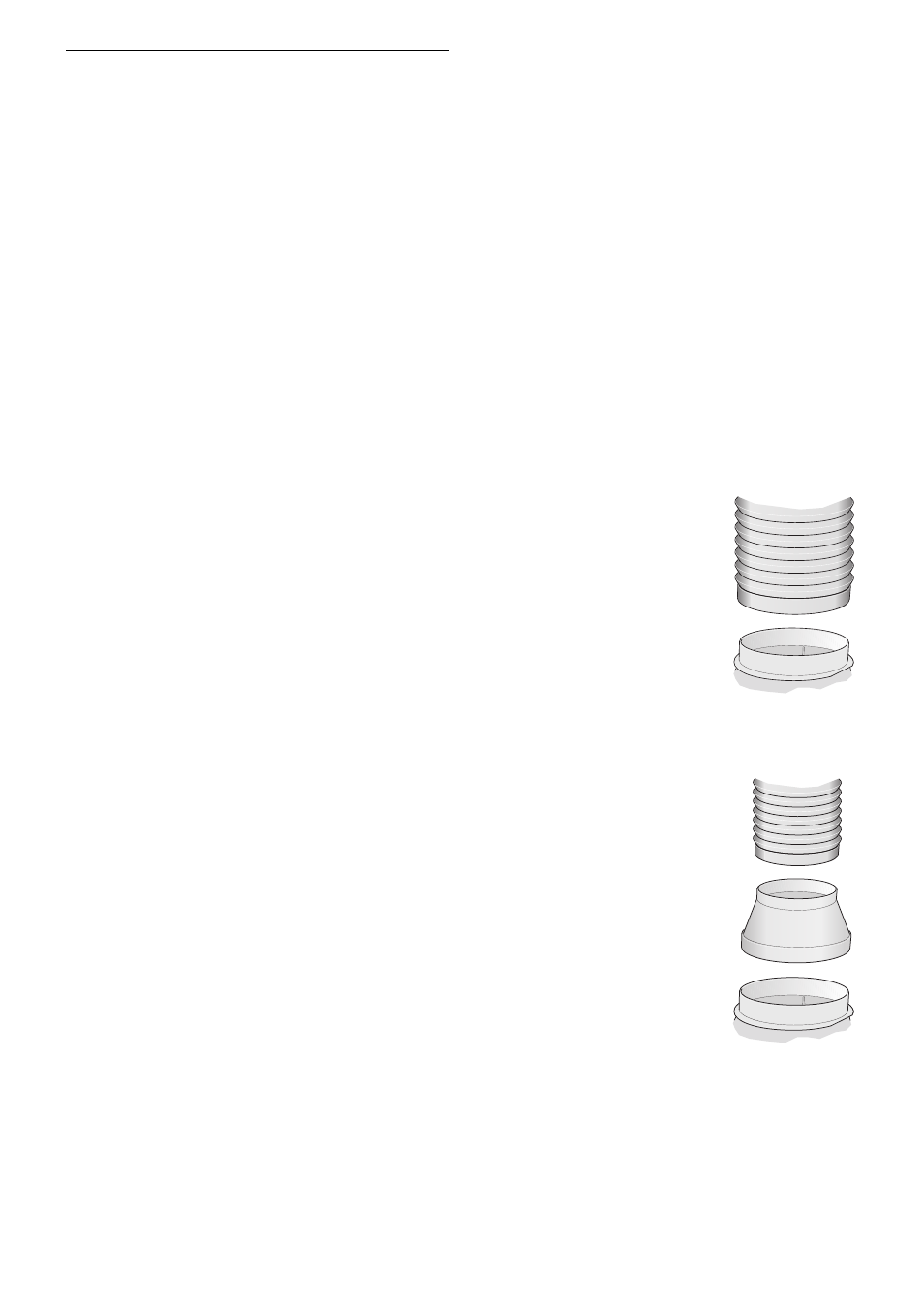

Przyłącze rury powietrza zużytego
Ø 150 mm (wielkość zalecana)
•
Rurę powietrza wylotowego
zamontować bezpośrednio na
króćcu
i odpowiednio uszczelnić.
W przypadku zastosowania
rury aluminiowej najpierw
wygładzić obszar przyłącza.
Przyłącze rury powietrza wylotowego
Ø 120 mm
•
Króciec redukcyjny
przymocować bezpośrednio
do króćca powietrza.
•
Rurę powietrza wylotowego
przymocować na króćcu
redukcyjnym.
•
Obydwa miejsca połączenia
odpowiednio uszczelnić.
Przepisy montażowe
