17

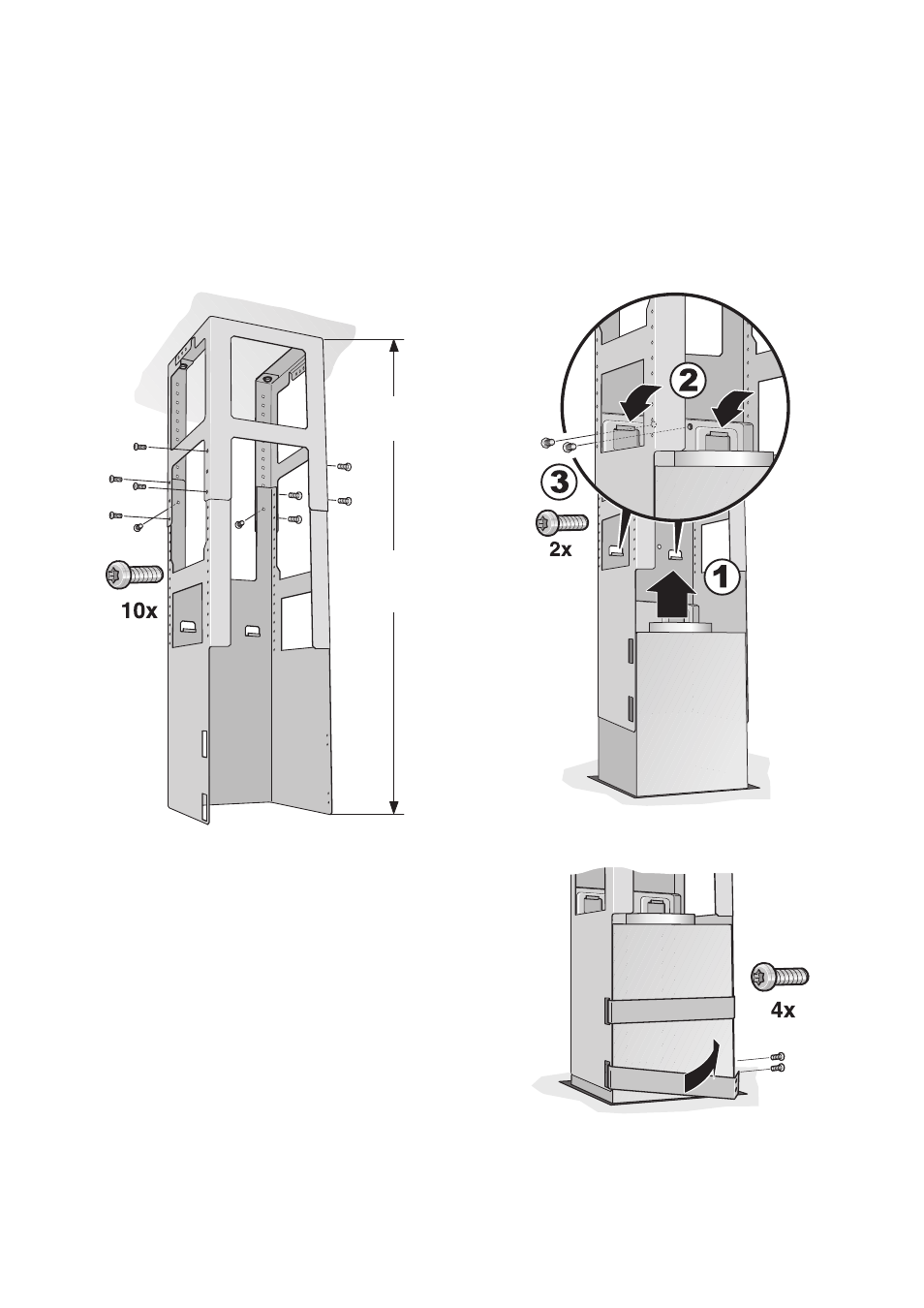

Montáž spodní nosné konstrukce
•
Upevněte pomocí 10 šroubů horní a spodní díl
nosné konstrukce ve stanovené celkové výšce
(preferovaná volba děr, viz obrázek).
•
Dbejte na správnou polohu spodní nosné
konstrukce. Otevřená strana musí být ve směru
ovládacích prvků varného pole.
UPOZORNĚNÍ: Povolením upevňovacích šroubů na
stropu lze nosnou konstrukci dodatečně srovnat.
Montáž odsavače par
1 Zavěste zdola odsavač par na nosnou
konstrukci.
Dbejte při tom na to, aby se nepřiskřípnul síťový
kabel!
2 Upevněte odsavač par 2 pojistnými šrouby na
nosnou konstrukci.
3 Zavěste a pevně přišroubujte pojistné třmeny.
4 Zhotovte spojení potrubí.
5 Zhotovte elektrické připojení.
Odvětrání
700-800
Cirkulace
vzduchu
700-1000
