Montáž
Odsavač par je určen pro montáž na strop kuchyně
nebo stabilně zavěšený strop.
•
Při montáži také dbejte na eventuálně
namontovatelné díly zvláštního příslušenství.
•
Dbejte na minimální vzdálenost mezi varným
místem a odsavačem par (viz “Bezpečnostní
pokyny”)!
•
Zabraňte poškození choulostivých povrchů!
Příprava stropu
ṇ
NEBEZPEČÍ PORANĚNÍ,
NEBEZPEČÍ VĚCNÝCH ŠKOD
Před vrtáním zkontrolujte určené místo montáže na
přítomnost položených elektrických nebo jiných
instalačních vedení pod omítkou.
•
Strop musí být v rovině a vodorovný.
•
Přiložené šrouby a hmoždinky jsou vhodné pro
beton a přírodní kámen. Pro jiné stropní
konstrukce použijte příslušné upevňovací
prostředky.
•
Dbejte na to, aby hloubka vrtaných děr
odpovídala délce šroubů.
•
Zajistěte pevné držení hmoždinek.
Max. hmotnost odsavače par: 50 kg.
Konstrukční změny v rámci technického vývoje
zůstávají vyhrazeny.

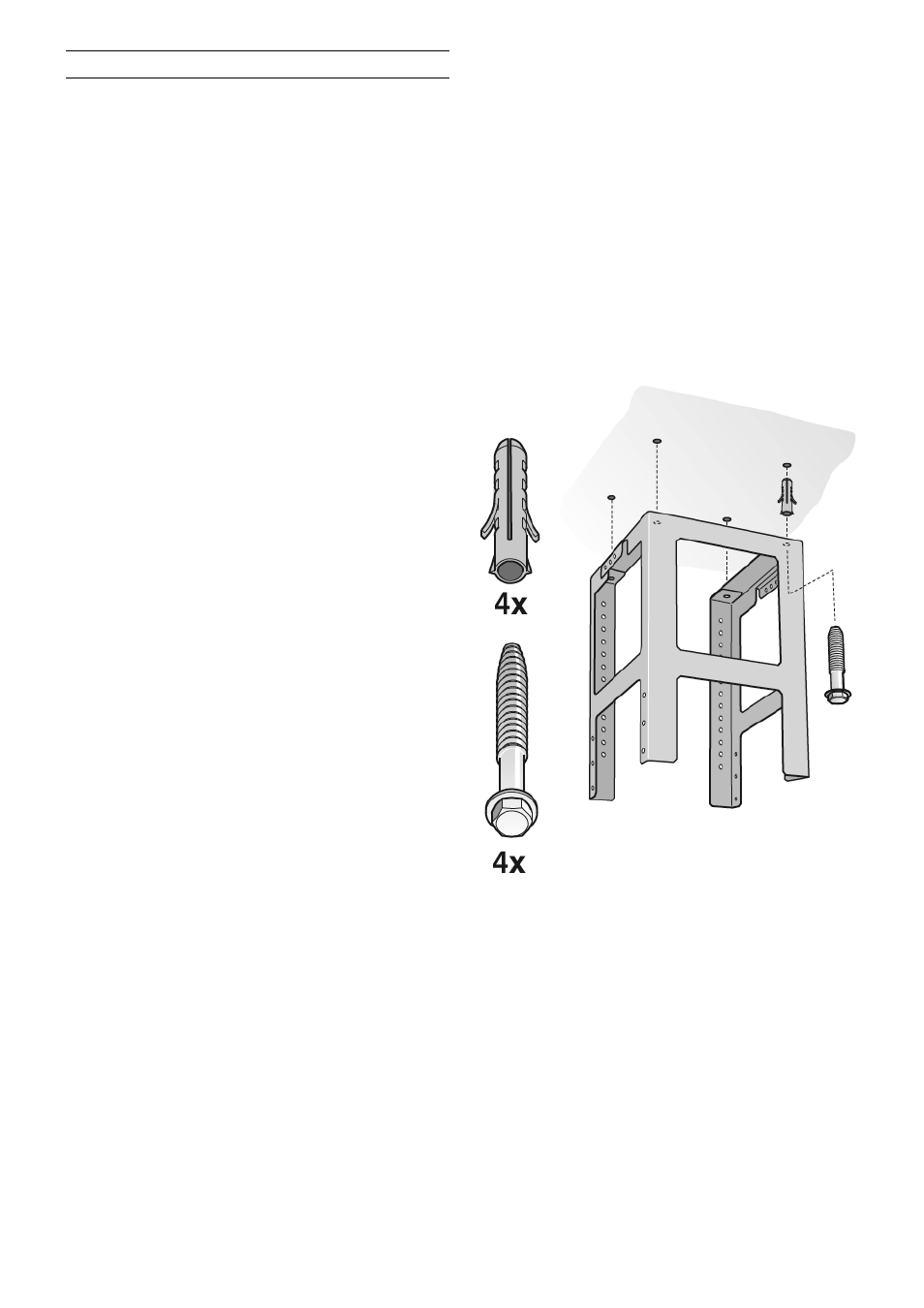

Montáž horní nosné konstrukce
1
Před montáží určete celkovou výšku nosné
konstrukce a označte díry pro šrouby. Nosná
konstrukce je výškově přestavitelná,
v odstupech 20 mm.
Celková výška vyplývá z výšky stropu, výšky
pracovní desky a příslušných vzdáleností mezi
vařidlovou deskou a odsavačem par.
2
Vyznačte na stropu střed odsavače par.
3
Pomocí přiložené šablony vyznačte na stropu
polohy šroubů.
4
Vyvrtejte 4 díry Ø 8 mm a zatlačte do nich
v jedné rovině se stropem hmoždinky.
5
Upevněte 4 šrouby horní díl nosné konstrukce
na strop.
6
Dbejte na správnou polohu nosné konstrukce.
Prostřední třmen definuje preferovanou stranu.
Musí být ve směru ovládacích prvků varného
pole.
