Τοποθέτηση
Ο απορροφητήρας κουζίνας έχει κατασκευαστεί
για την τοποθέτηση στο ταβάνι ή σε γερή και
σταθερή ψευδοροφή.
•
Κατά την τοποθέτηση προσέξτε επίσης για
ειδικά εξαρτήματα που ενδεχομένως πρέπει
να τοποθετηθούν.
•
Προσέξτε την ελάχιστη απόσταση μεταξύ
εστίας και απορροφητήρα (βλ. ”Υποδείξεις
ασφαλείας”)!
•
Αποφύγετε τις ζημιές στις ευαίσθητες
επιφάνειες!
Προετοιμασία του ταβανιού
ṇ
ΚΙΝΔΥΝΟΣ ΤΡΑΥΜΑΤΙΣΜΟΥ,
ΚΙΝΔΥΝΟΣ ΥΛΙΚΩΝ ΖΗΜΙΩΝ
Πριν τη διάτρηση του προβλεπόμενου σημείου
τοποθέτησης με το τρυπάνι ελέγξτε την ύπαρξη
ηλεκτρικών αγωγών ή αγωγών άλλων
εγκαταστάσεων εγκατεστημένων κάτω από το
σοβά.
•
Το ταβάνι πρέπει να είναι επίπεδο και
οριζόντιο.
•
Οι βίδες και τα ούπατ που παραδίδονται μαζί
με τη συσκευή είναι κατάλληλα για μπετόν και
φυσική πέτρα. Για άλλες κατασκευές οροφής
χρησιμοποιήστε τα αντίστοιχα μέσα
στερέωσης.
Προσέχετε την επαρκή φέρουσα ικανότητα
του ταβανιού.
•
Προσέχετε, να αντιστοιχεί το βάθος των
διανοιγμένων οπών στο μήκος των βιδών.
•
Φροντίστε για τη σταθερότητα των ούπατ.
Μέγιστο βάρος του απορροφητήρα: 50 kg.
Τηρούμε το δικαίωμα αλλαγών κατασκευής στα
πλαίσια της τεχνικής εξέλιξης.

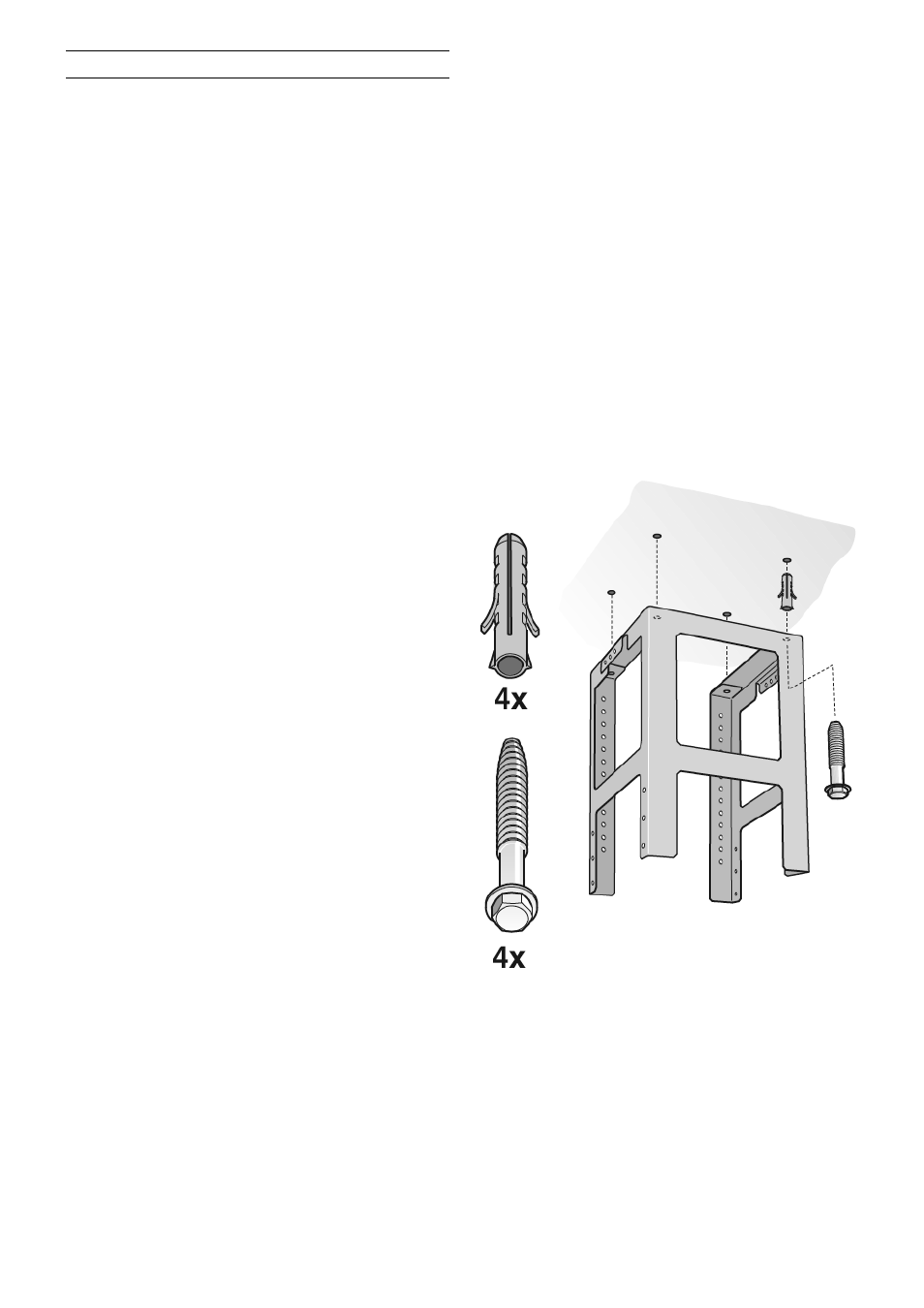

Τοποθέτηση του άνω φέροντος σκελετού
1 Καθορίστε το συνολικό ύψος του φέροντος
σκελετού πριν την τοποθέτηση και σημαδέψτε
τις οπές των βιδών. Ο φέρων σκελετός είναι
ρυθμιζόμενος στο ύψος, σε αποστάσεις
20 mm.
Το συνολικό ύψος προκύπτει από το ύψος του
ταβανιού, το ύψος του πάγκου εργασίας και
τις αντίστοιχες αποστάσεις μεταξύ της
σκαφοειδούς βάσης εστιών και του
απορροφητήρα.
2 Σχεδιάστε στο ταβάνι το κέντρο του
απορροφητήρα.
3 Με τη βοήθεια του χναριού, που παραδίδεται
μαζί με τη συσκευή, σχεδιάστε στο ταβάνι τις
θέσεις για τις βίδες.
4 Ανοίξτε 4 τρύπες Ø 8 mm και τοποθετήστε
μέσα στις τρύπες ούπατ πρόσωπο με
πρόσωπο με το ταβάνι.
5 Στερεώστε το επάνω μέρος του φέροντος
σκελετού με 4 βίδες στο ταβάνι.
6 Προσέξτε τη σωστή θέση του φέροντος
σκελετού. Το μεσαίο τόξο ορίζει την πλευρά
χειρισμού. Αυτό πρέπει να δείχνει στην
κατεύθυνση του στοιχείου χειρισμού της
βάσης εστιών.
