Montaj
Aspiratör, mutfak tavanına veya sağlam şekilde
alçaltılmış bir tavana monte edilmek için
öngörülmüştür.
•
Montaj çalışmasında, monte edilmesi gerekli
olabilecek özel aksesuarları da dikkate alınız.
•
Ocak ve aspiratör arasında asgari mesafe
olmasına dikkat ediniz (bakınız “Güvenlik bilgi
ve uyarıları”)!
•
Hassas yüzeylerde hasar oluşmasını önleyiniz!
Tavanın hazırlanması
ṇ
YARAL ANMA TEHLİKESİ,
MAL ZARARI TEHLİKESİ
Delik açmadan önce, öngörülmüş montaj yerinde,
sıva altına yerleştirilmiş olabilecek elektrik hatlarının
veya başka tesisatların mevcut olup olmadığını
kontrol ediniz.
•
Tavan düz ve terazili yatay konumda olmalıdır.
•
Ekteki cıvatalar ve dübeller, beton ve doğal taş
için kullanılmaya uygundur. Başka tavan
konstrüksiyonları için ilgili uygun sabitleme
malzemeleri kullanınız.
Tavanın yeterince sağlam ve gerekli taşıma
gücüne sahip olmasına dikkat ediniz.
•
Delik derinliklerinin, cıvata uzunluklarına uygun
olmasına dikkat ediniz.
•
Dübellerin sıkıca sabitlenmesini sağlayınız.
Aspiratörün azami ağırlığı: 50 kg.
Teknik geliştirme çalışmaları çerçevesinde
konstrüksiyon değişiklikleri yapma hakkımız saklıdır.
Üst taşıyıcı düzeneğin monte edilmesi
1 Taşıyıcı düzeneğin toplam yüksekliğini montaj
işleminden önce belirleyiniz ve cıvata deliklerini
işaretleyiniz. Taşıyıcı düzeneğin yüksekliği,
20 mm’lik mesafeler şeklinde ayarlanabilir.
Toplam yükseklik, tavan yüksekliği, çalışma
(mutfak) tezgahının yüksekliği ve ocak ile
aspiratör arasındaki gerekli mesafeler
tarafından belirlenir.
2 Tavana aspiratörün orta noktasını çiziniz.
3 Ekteki şablonun yardımı ile, cıvataların
konumunu tavana çizip işaretleyiniz.

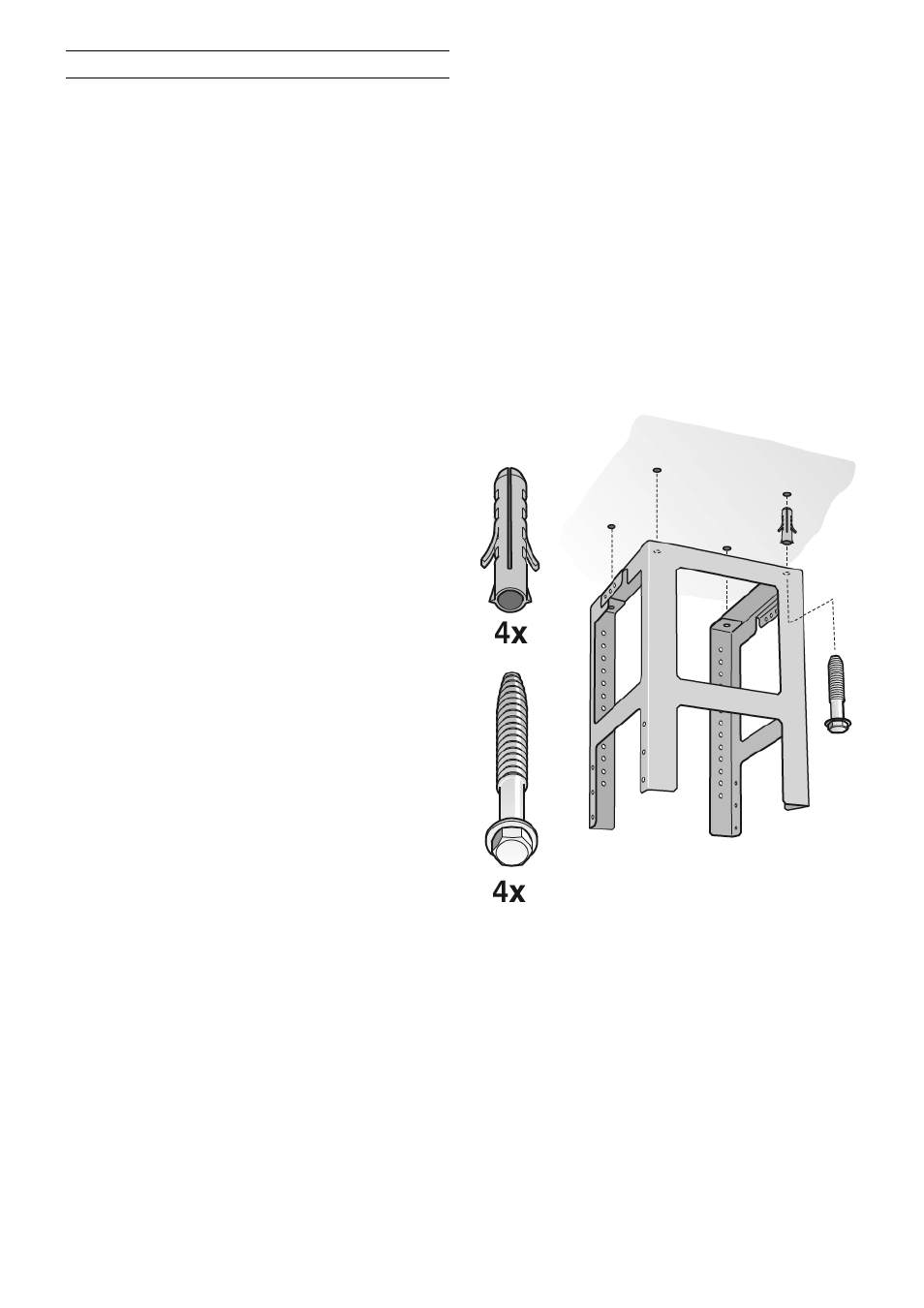

4 Matkap ile Ø 8 mm’lik 4 delik açınız ve dübelleri
bu deliklerin içine, tavan ile aynı hizada olacak
şekilde bastırınız.
5 Taşıyıcı düzeneğin üst kısmını 4 cıvata ile tavana
sabitleyiniz.
6 Taşıyıcı düzeneğin doğru pozisyonda olmasına
dikkat ediniz. Orta bağlantı çubuğu, öncelikli
tarafı belirler. Bu parça, ocağın kumanda
elemanları yönüne bakmalıdır.
