Монтаж
Вытяжка сконструирована для монтажа на
потолке кухни или стабильном подвесном
потолке.
•
Не забудьте при монтаже установить также
предусмотренные детали специальных
принадлежностей.
•
Соблюдайте минимальное расстояние
между кухонной плитой и вытяжкой
(смотрите «Указания по технике
безопасности»)!
•
Старайтесь избегать повреждений нестойких
поверхностей!
Подготовка потолка
ṇ
ОПАСНОСТЬ ПОЛУЧЕНИЯ ТРАВМ,
ОПАСНОСТЬ ПОВРЕЖДЕНИЙ
Перед тем как начать сверлить отверстия,
проверьте, нет ли на предусмотренном для
монтажа участке расположенных под
штукатуркой электрических и прочих бытовых
проводов.
•
Потолок должен быть ровным и
горизонтальным.
•
Входящие в комплект поставки винты и
дюбели рассчитаны на бетон или природный
камень. Для потолков другой конструкции
необходимо использовать соответственно
другие, подходящие средства крепления.
Проследите, чтобы потолок обладал
достаточной несущей способностью.
•
Старайтесь, чтобы глубина высверленных
отверстий соответствовала длине винтов.
•
Позаботьтесь о прочной фиксации дюбелей.
Макс. вес вытяжки: 50 кг
В конструкцию могут вноситься изменения в
рамках технического развития.
Монтаж верхней подвесной рамы
1
Определите перед монтажом полную высоту
подвесной рамы и обозначьте точки
отверстий для винтов. Высота подвесной
рамы регулируется интервалами по 20 мм.
Полная высота определяется на основе
высоты потолка, высоты столешницы
рабочего стола и соответствующих
расстояний между варочной панелью и
вытяжкой.
2
Начертите на потолке центр вытяжки.
3
С помощью прилагаемого шаблона
обозначьте на потолке точки для крепления
винтов.
4
Просверлите 4 отверстия Ø 8 мм и вдавите
дюбели заподлицо с поверхностью потолка.
5

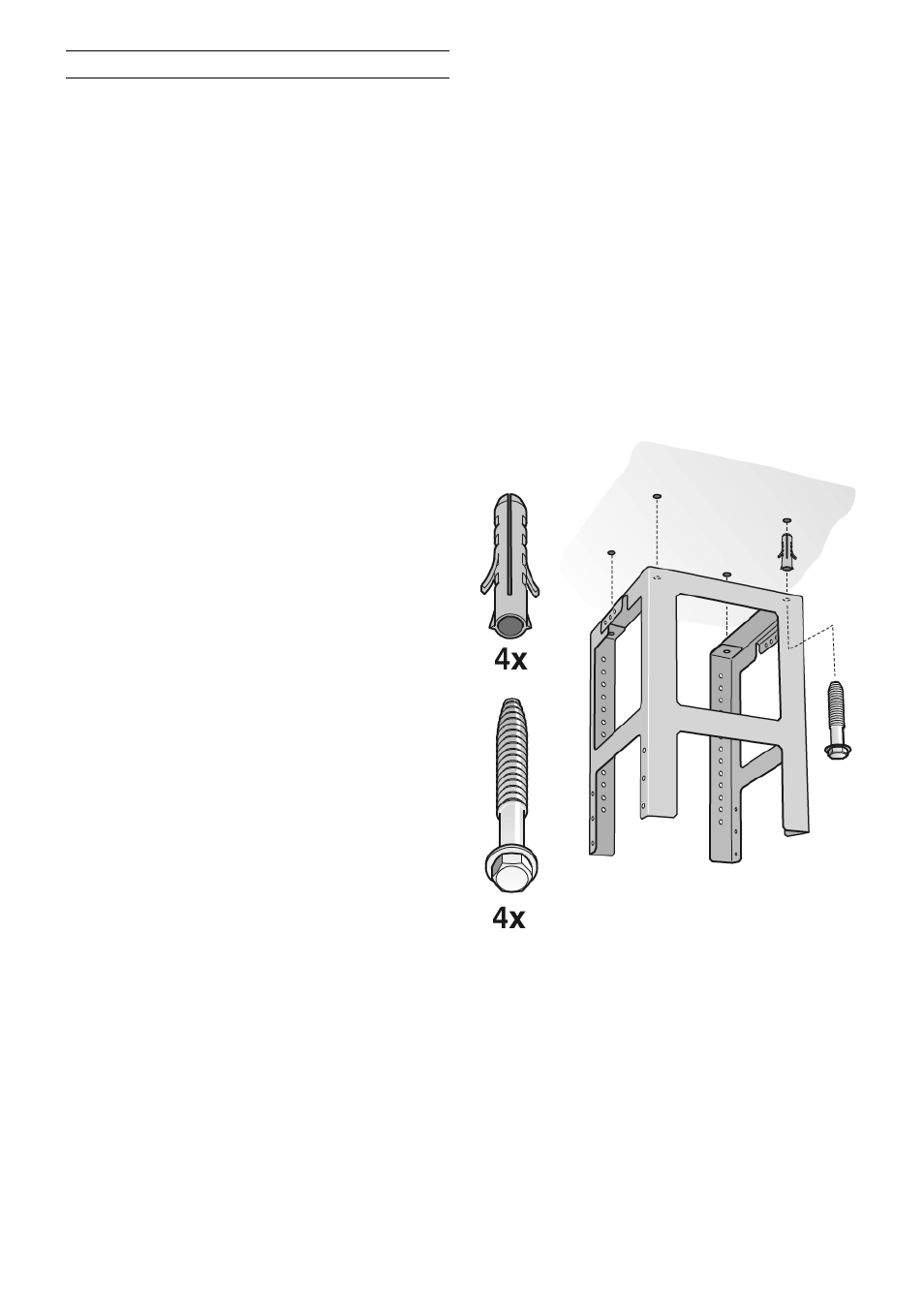

Привинтите верхнюю часть подвесной рамы
к потолку при помощи 4 винтов.
6
Следите за правильным расположением
подвесной рамы. Средняя планка служит
определением для передней стороны. Она
должна показывать в направлении панели
управления кухонной плиткой.
