88 Обслуживание мотовездехода Honda
Демонтаж седла
Ознакомьтесь с правилами техники безопасности на стр. 77.
Для проведения технического обслуживания воздухоочистителя, акку-
муляторной батареи и предохранителей, а также для получения доступа
к Руководству по эксплуатации и комплекту инструментов необходимо
демонтировать седло.

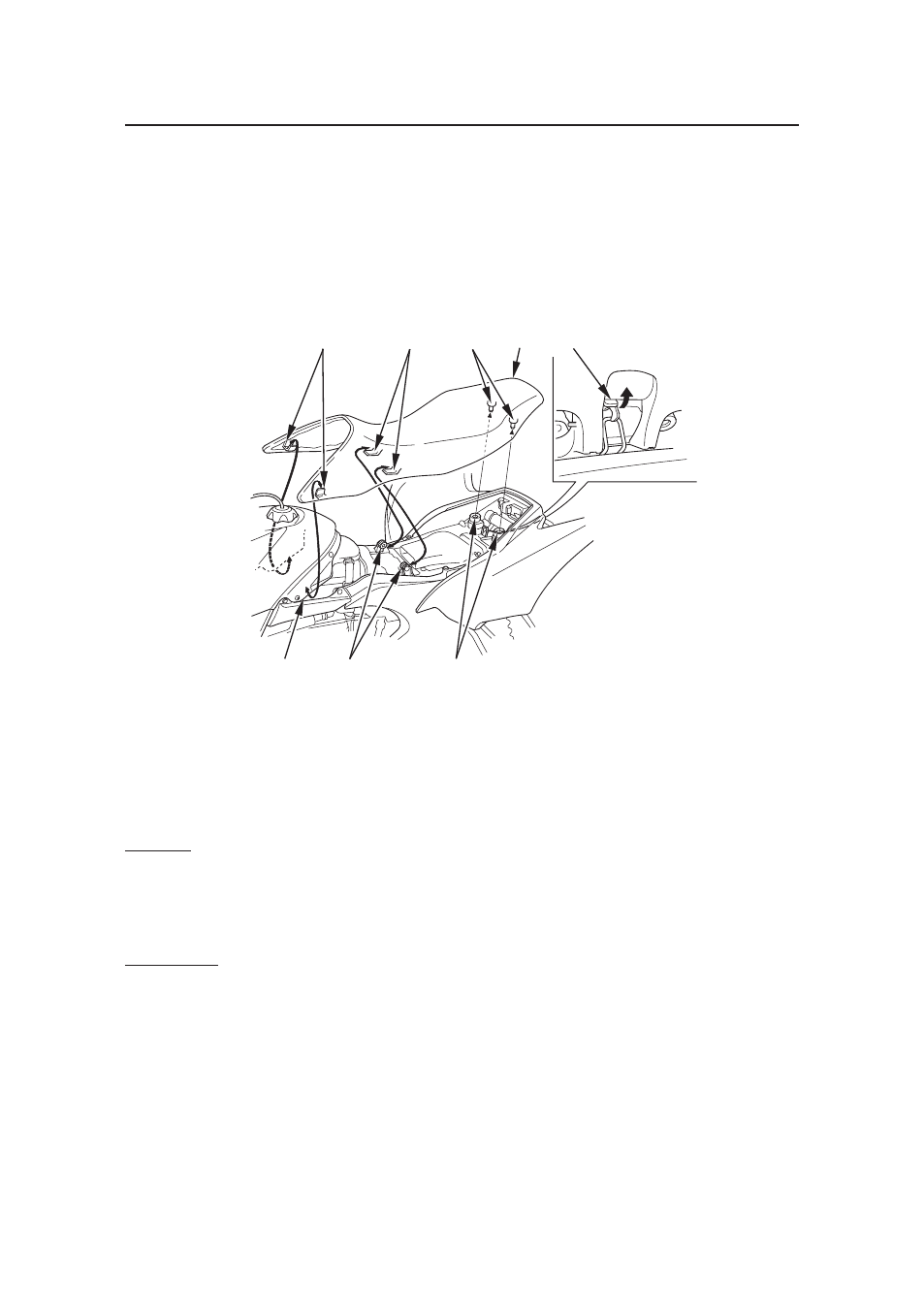

(1) рычаг блокировки седла
(2) седло
(3) передние штыри
(4) крышка топливного бака (5) штыри
(6) петли
(7) штифты
(8) втулки
Снятие
1. Потяните рычаг блокировки (1), расположенный за седлом, рядом с
задним фонарем.
2. Сдвиньте седло (2) назад и поднимите его.
Установка
1. Установите передние штыри (3) в заднюю часть крышки топливного
бака (4), штыри (5) в петли (6), расположенные на раме, вставьте штиф-
ты (7) во втулки (8).
2. Нажмите на седло до фиксации.
(5) (1) (3) (2)
(8) (6)
(7)
(4)
