140 Обслуживание мотовездехода Honda
Ознакомьтесь с правилами техники безопасности на стр. 77.

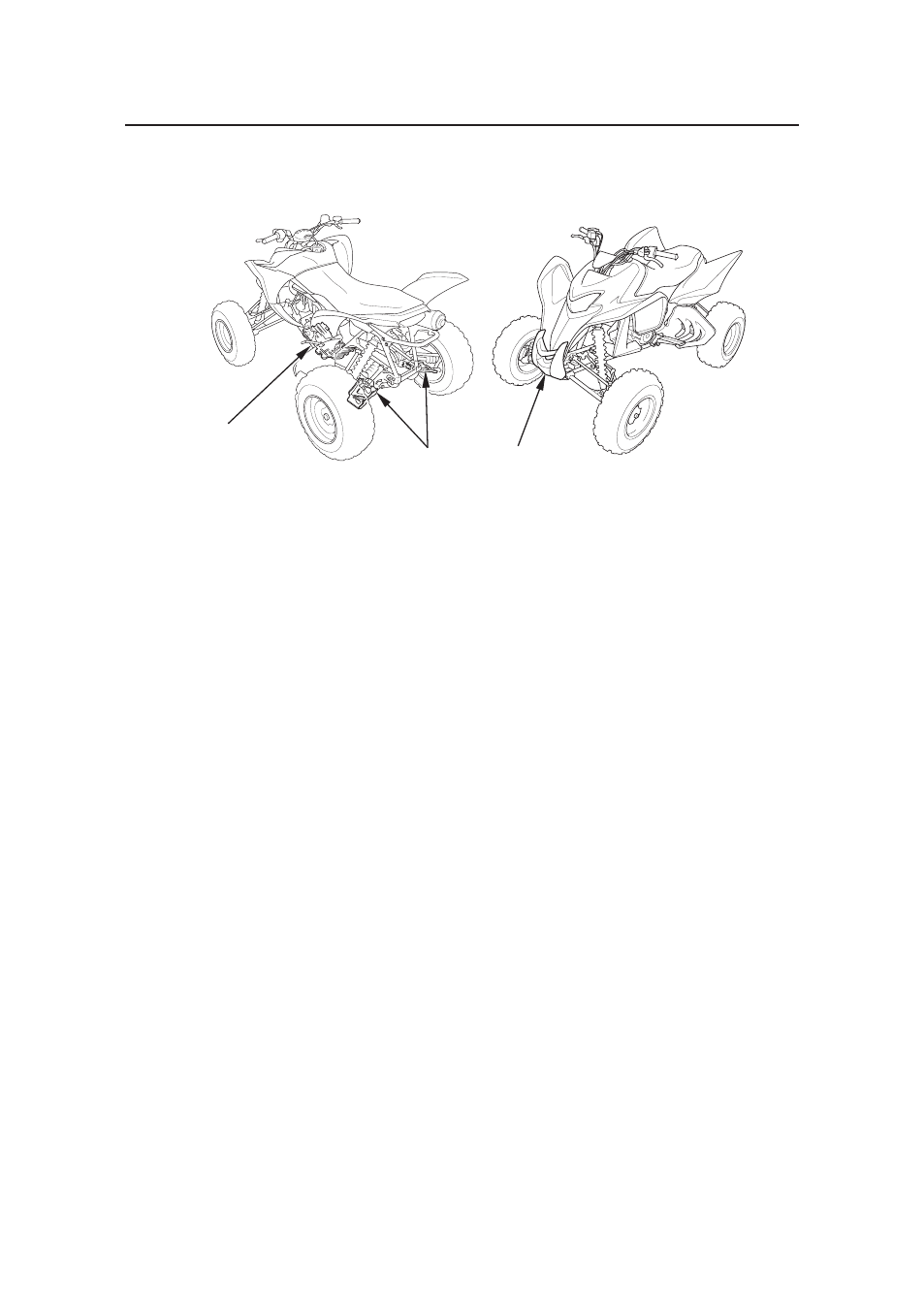

(1) защита картера двигателя
(2) задние защитные панели днища
(3) передняя направляющая пластина
(передняя несущая труба)
Защита двигателя (1) служит для защиты картера двигателя и рамы. Задние
защитные панели (2) защищают задний нижний рычаг и пыльники веду-
щих осей. Передняя направляющая пластина (передняя несущая труба) (3)
защищает раму и передний нижний рычаг.
Проверьте состояние передней и задних защитных панелей днища и
передней направляющей пластины (передней несущей трубы) на нали-
чие трещин, повреждений или незатянутых соединений в соответствии с
регламентом технического обслуживания.
При наличии трещин и иных повреждений панели защиты и передняя
направляющая пластина (передняя несущая труба) подлежат замене. Если
ослабли соединения болтов крепления панели защиты и передней направ-
ляющей пластины (передней несущей трубы), подтяните их.
Защита днища
(2)
(1)
(3)
