113
Обслуживание мотовездехода Honda
Дроссельная заслонка
Свободный ход рукоятки акселератора
Ознакомьтесь с правилами техники безопасности на стр. 77.

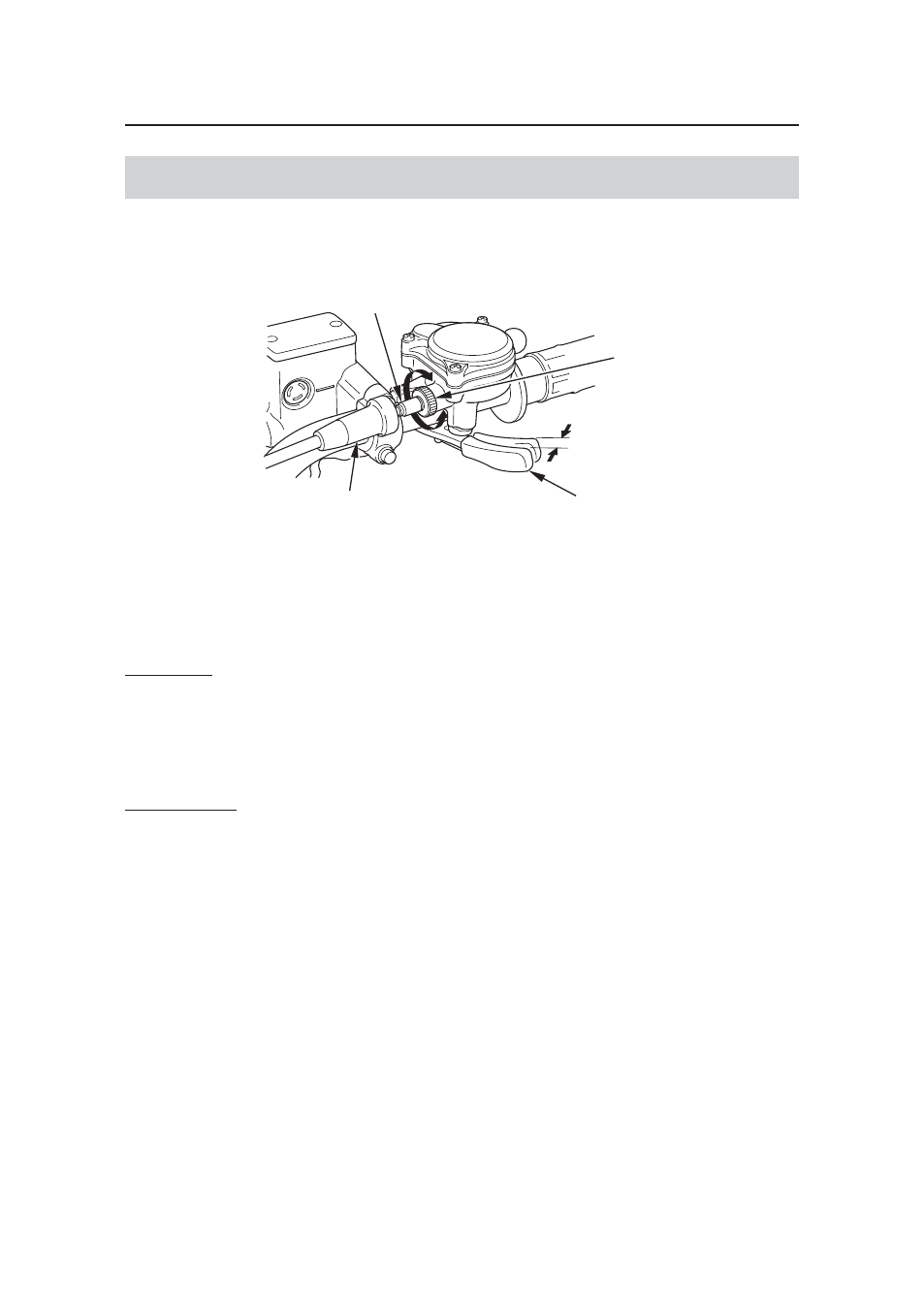

ПРАВАЯ РУКОЯТКА
(1) рычаг акселератора
(2) резиновая гильза
(3) регулятор троса акселератора
(4) контргайка
(+) увеличение свободного хода
(-) уменьшение свободного хода
Проверка
Величина свободного хода проверяется на рычаге (1) управления дроссель-
ной заслонкой.
Свободный ход:
3 - 8 мм (0,1-0,3 дюйма)
Регулировка
1. Сместите резиновую гильзу (2) назад, чтобы обнажить регулятор (3)
троса акселератора.
2. Ослабьте контргайку (4).
3. Для регулировки величины свободного хода поворачивайте регулятор.
4. Закрутите контргайку и установите на место резиновую гильзу.
5. После завершения регулировки свободного хода рычага акселератора
проверьте корректность его работы во всех положениях руля.
(1)
(2)
(4)
(3)
3 - 8 мм
(0,1-0,3 дюйма)
