100 Обслуживание мотовездехода Honda
Установка нового масляного фильтра:
1. Снимите крышку (1) масляного фильтра, отвернув болты (2). Дайте
остаткам масла стечь. Утилизируйте использованный масляный фильтр
(3) в соответствии с требованиями законодательства (стр. 170).
2. Проверьте состояние уплотннительного кольца (4) крышки масляно-
го фильтра, затем установите новый масляный фильтр. При замене
используйте только оригинальный масляный фильтр Honda или его
эквивалент, предназначенный для данной модели мотовездехода. Ис-
пользование неподходящего фильтра Honda или фильтра ненадлежа-
щего качества может стать причиной выхода двигателя из строя.
3. Установите на место пружину (5) и установите новый фильтр с рези-
новой прокладкой (6) наружу, от двигателя. На фильтрующем элемен-
те рядом с прокладкой имеется надпись (7) «OUTSIDE (TOWARDS
FILTER COVER)» «ЭТОЙ СТОРОНОЙ НАРУЖУ (К КРЫШКЕ
МАСЛЯНОГО ФИЛЬТРА)».
ПРИМЕЧАНИЕ
Неправильная установка масляного фильтра может привести к выходу двигателя
из строя.

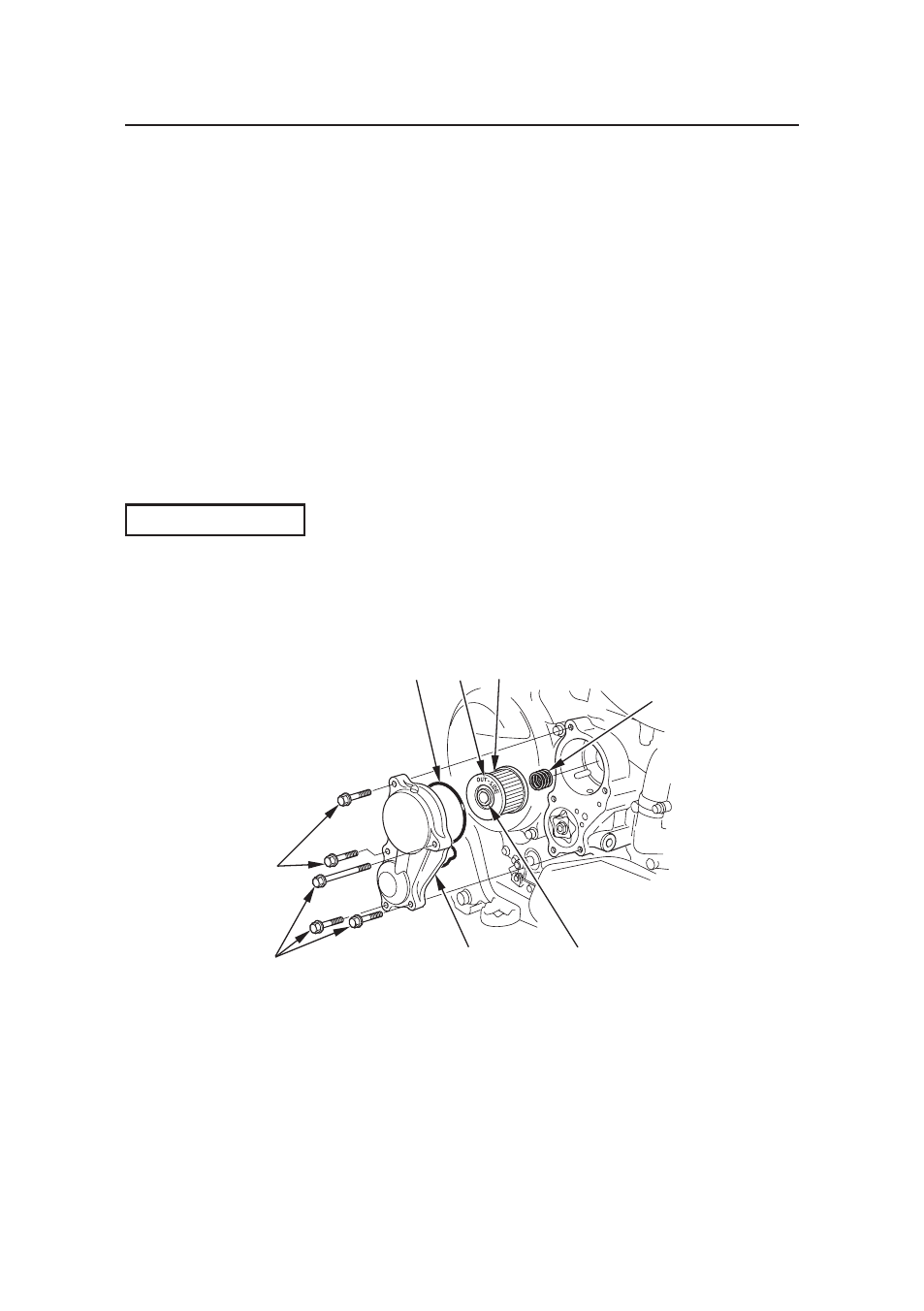

ПРАВАЯ СТОРОНА
(1) крышка масляного фильтра
(2) болты
(3) масляный фильтр
(4) уплотнительное кольцо (5) пружина
(6) резиновая прокладка
(7) метка OUTSIDE (НАРУЖУ)
Моторное масло и масляный фильтр
(2)
(7)
(5)
(6)
(2)
(1)
(4)
(3)
