145
Обслуживание мотовездехода Honda

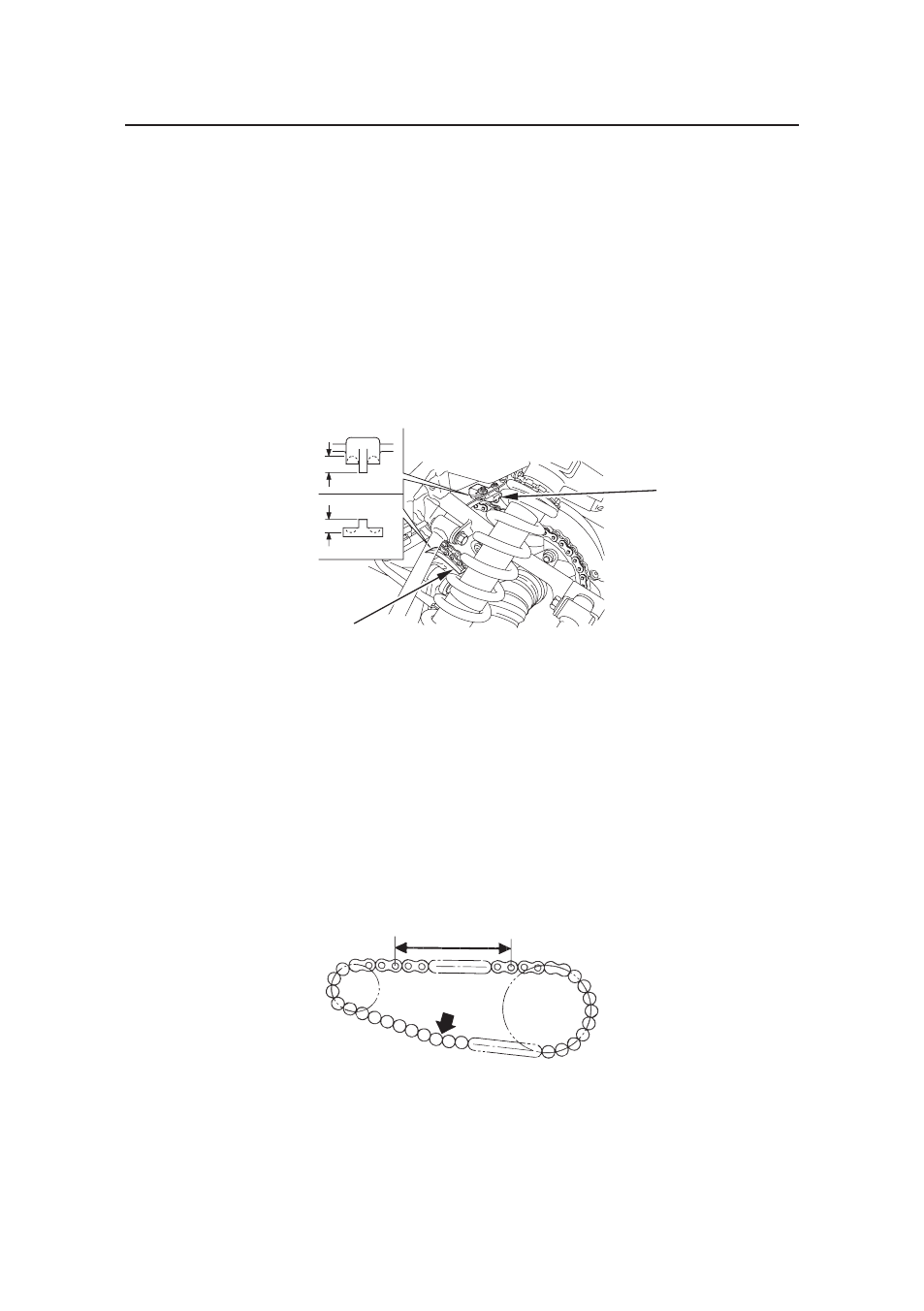

4. Проверьте верхнюю (2) и нижнюю (3) направляющие приводной цепи
на наличие износа.
Измерьте глубину канавок верхней и нижней направляющих приво-
дной цепи.
Направляющая, глубина канавок которой достигла допустимого
предела, а именно 10 мм (0,4 дюйма) в верхней направляющей и 8 мм
(0,3 дюйма) в нижней, подлежит замене. Для проведения этой работы
обратитесь к официальному дилеру Honda.
ЛЕВАЯ СТОРОНА
(2) верхняя направляющая приводной цепи
(3) нижняя направляющая приводной цепи
5. На натянутой нижней и верхней части цепи измерьте длину 21 звена,
от центров роликов. Превышение максимально допустимого значе-
ния указывает на чрезмерный износ цепи и необходимость ее замены.
Предельно допустимое значение:
319,1 мм (12,56 дюймов)
измерьте длину 21 звена
(продолжение на следующей странице)
Приводная цепь
(2)
(3)
10 мм
(0,4 дюйма)
8 мм
(0,3 дюйма)
