Обслуживание мотовездехода Honda
Система сцепления
Регулировка нижнего троса
Регулятор нижнего троса сцепления используется в случаях, если регу-
лятор верхнего троса затянут до предела либо если не удается добиться пра-
вильной величины свободного хода с помощью регулятора верхнего троса.

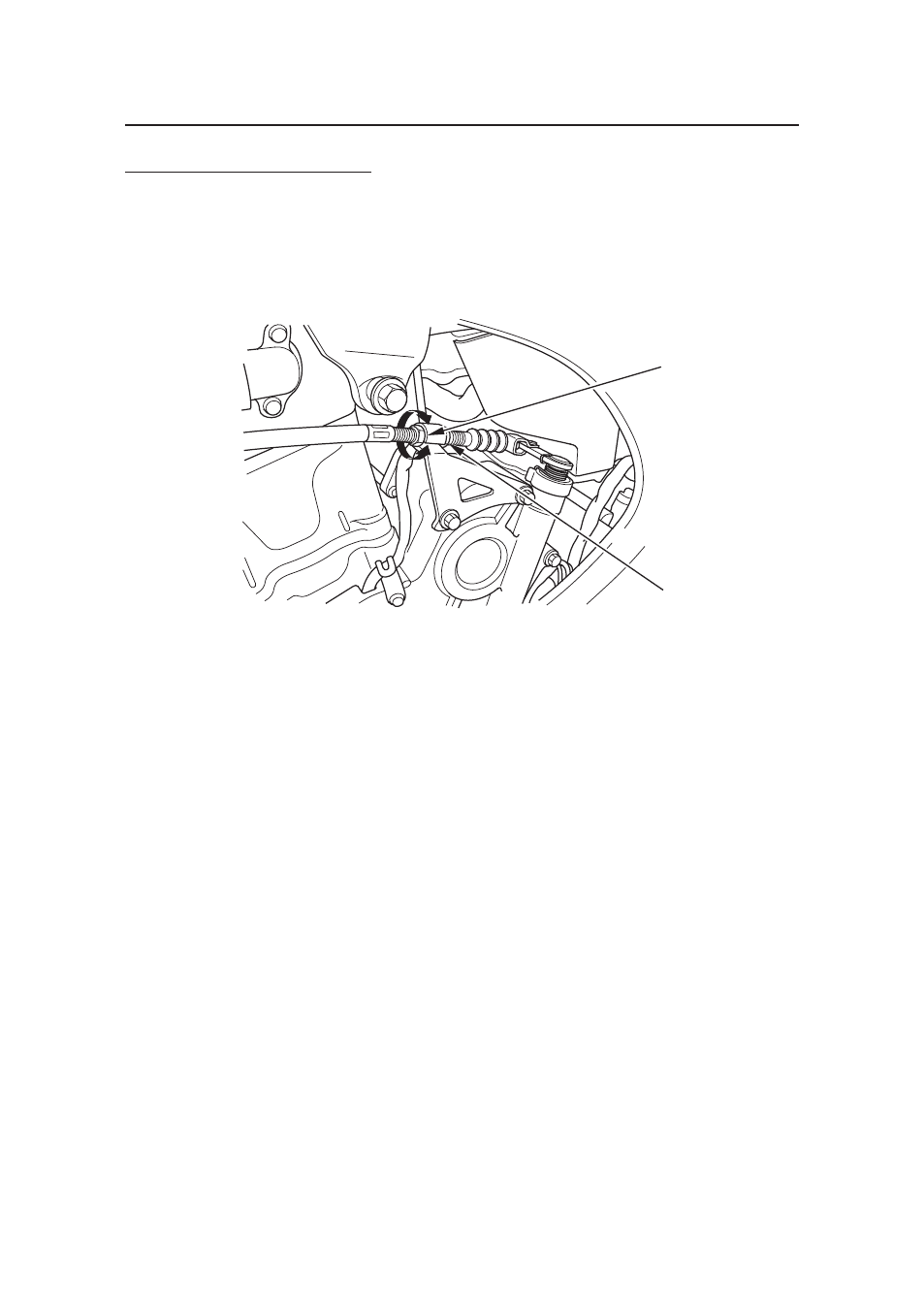

ЛЕВАЯ СТОРОНА
(5) нижняя регулировочная гайка
(6) нижняя контргайка
(+) увеличение свободного хода
(-) уменьшение свободного хода
1. Ослабьте верхнюю контргайку (3) и закрутите регулятор верхнего троса
сцепления (4), что обеспечит максимальную величину свободного хода
рычага сцепления.
2. Затяните верхнюю контргайку и установите на место противопылевой
колпачок (2).
3. Удерживая нижнюю регулировочную гайку (5), ослабьте нижнюю кон-
тргайку (6), расположенную на нижнем конце троса.
4. Для установки необходимого значения свободного хода вращайте ниж-
нюю регулировочную гайку.
5. Удерживая нижнюю регулировочную гайку, затяните нижнюю кон-
тргайку. Проверьте величину свободного хода.
(продолжение на следующей странице)
(5)
(6)
