147 Обслуживание мотовездехода Honda
Регулировка
Ознакомьтесь с правилами техники безопасности на стр. 77.
1. Ослабьте стяжную гайку (1) внешнего корпуса, удерживая стяжной
болт (2).
2. Для увеличения (А) или уменьшения (В) прогиба поворачивайте оба –
правый и левый – регуляторы цепи (3). Отрегулируйте прогиб нижней
ветви приводной цепи по центру между звездочками.
3. После регулировки убедитесь, что установочные метки (4) регулятора
совместились со стопорными болтами (5) с обоих сторон от корпуса.
4. Повторно проверьте прогиб приводной цепи (стр. 143).
5. Затяните гайку корпуса предписанным моментом, удерживая стяжной
болт крепления корпуса:
88 Н y м (9,0 кгс y м, 65 фунт y фут)
Если при установке не использовался динамометрический ключ, как
можно скорее обратитесь к официальному дилеру Honda для проверки
правильности сборки.

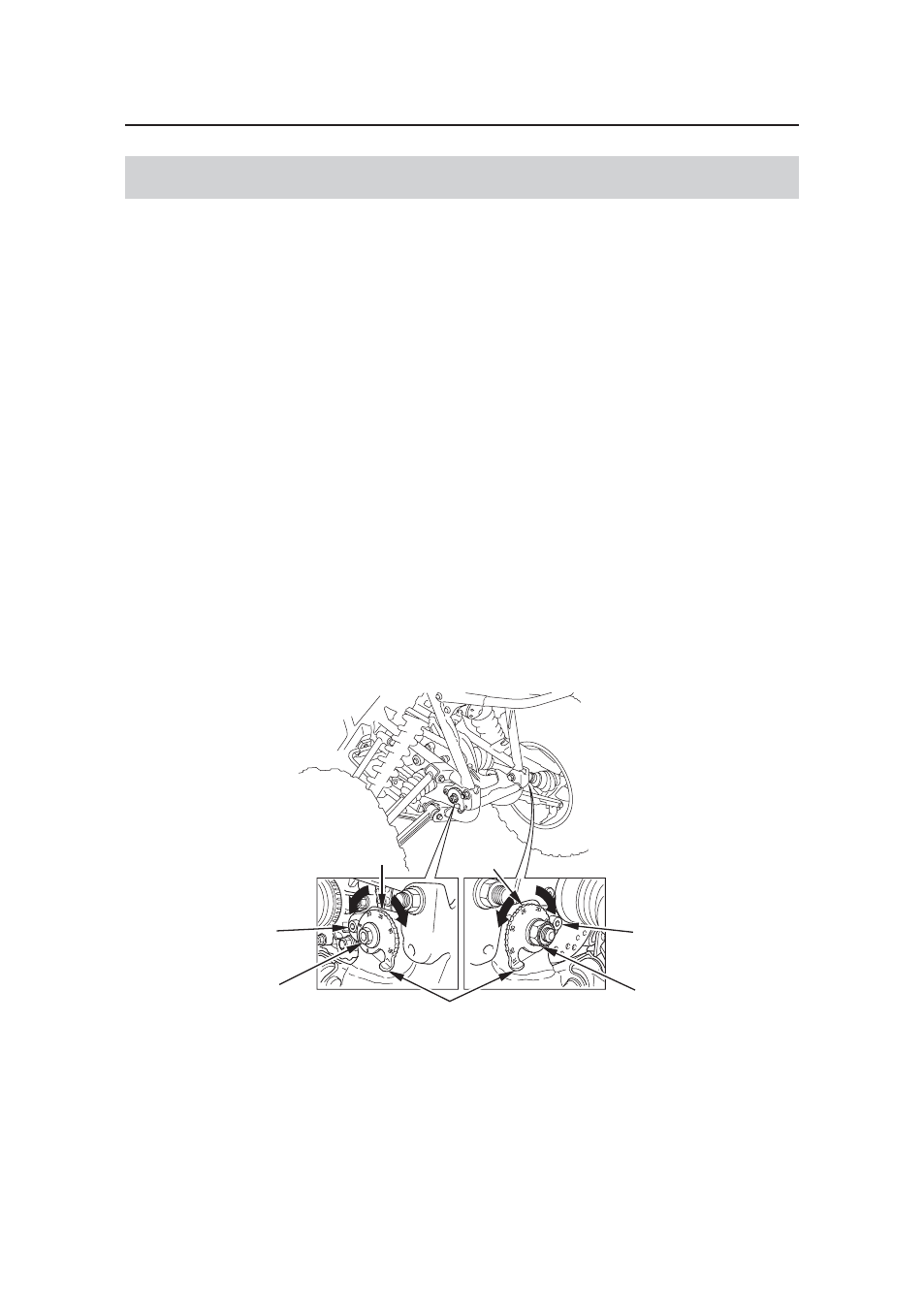

СЗАДИ
(1) стяжная гайка
(2) стяжной болт корпуса
(3) регуляторы прогиба (4) установочные метки
(5) стопорные болты
Приводная цепь
(2)
(5) (5)
(1)
(4) (4)
(3)
(B)
(B)
(A) (A)
