132 Обслуживание мотовездехода Honda
Регулировка стояночного тормоза
Ознакомьтесь с правилами техники безопасности на стр. 77.
Если эффективность стояночного тормоза снизилась, необходимо произ-
вести его регулировку.

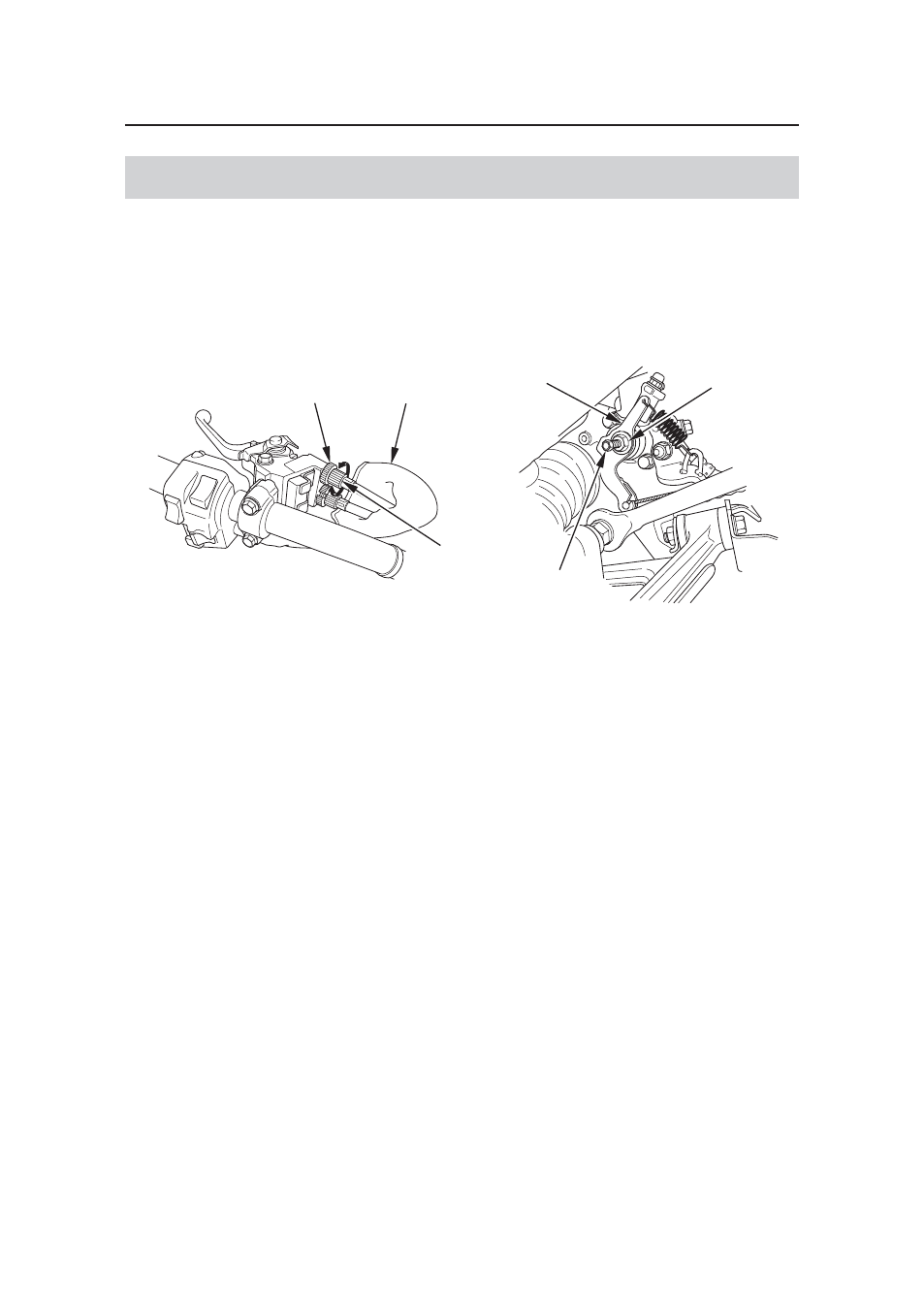

ЛЕВАЯ
РУКОЯТКА
СЗАДИ
СПРАВА
(1) противопылевой колпачок
(2) контргайка
(3) регулятор
(4) контргайка
(5) плечо стояночного тормоза
(6) регулировочный болт
1. Временно установите величину свободного хода рычага сцепления/
стояночного тормоза, превышающую 30 мм (1,2 дюйма) (стр. 115).
2. Отведите в сторону противопылевой колпачок (1).
3. Ослабьте контргайку (2) на тросе стояночного тормоза и полностью
закрутите регулятор (3).
4. Ослабьте контргайку (4) на плече (5) стояночного тормоза и вращайте
регулировочный болт (6) по часовой стрелке до появления сопротивле-
ния.
5. После этого поверните регулировочный болт на одну восьмую оборота
против часовой стрелки. Затяните контргайку.
Тормоза
(2)
(3)
(5)
(6)
(4)
(1)
