9
РУССКИЙ
5. Подсоединение и изоляция трубопроводов
Прочно и равномерно скрепите трубопровод, соединительный кабель и сливной шланг лен-
той, как показано на рисунке 11.
- Сконденсировавшаяся на задней части внутреннего устройства влага собирается в накопи-
тельном резервуаре и выводится из помещения. Не кладите ничего в резервуар.

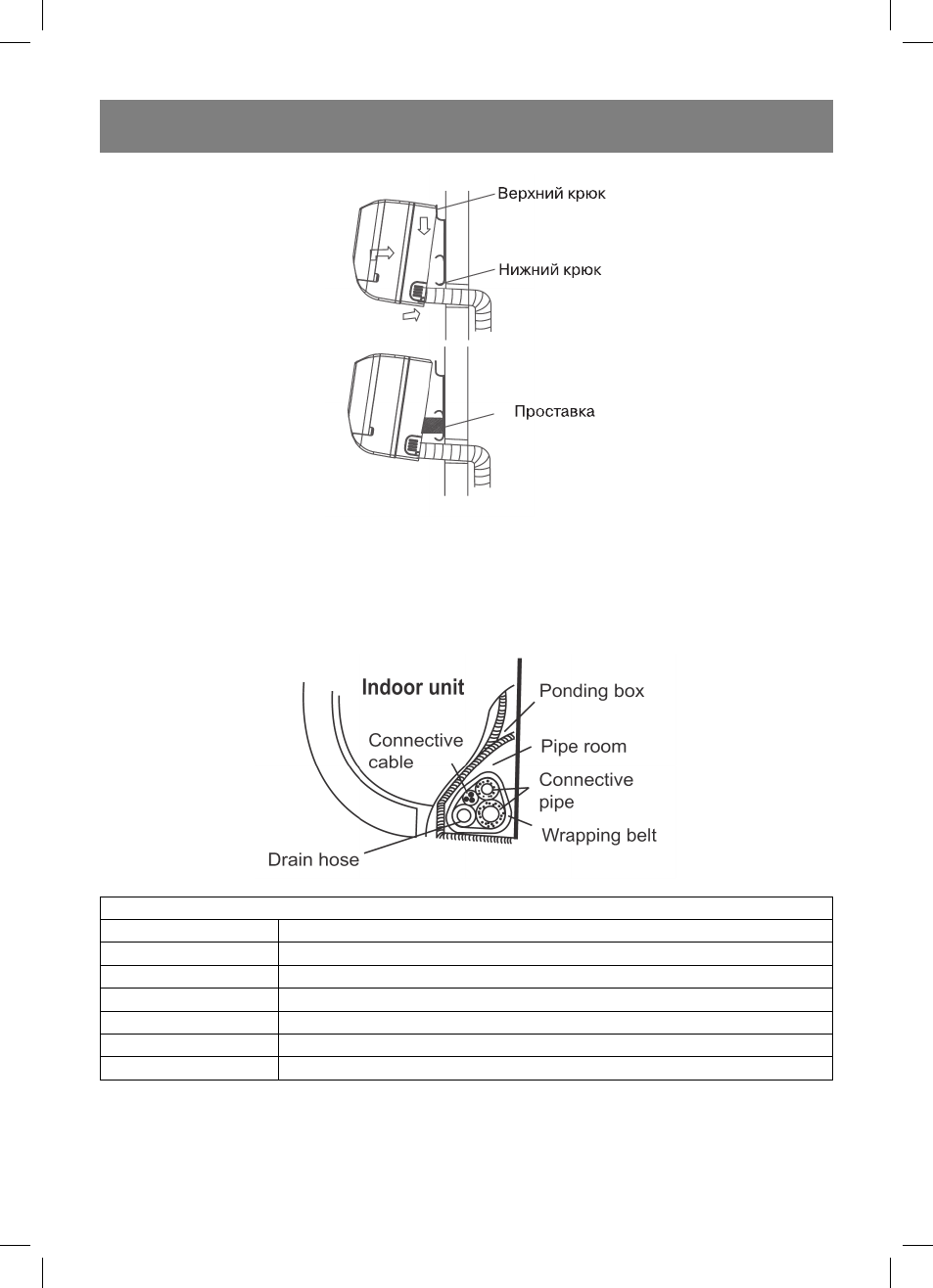

Рис. 11
Indoor unit Внутреннее устройство
Connective cable Соединительный кабель
Drain hose Сливной шланг
Ponding box Накопительный резервуар
Pipe room Отделение для труб
Connective pipe Соединительная труба
Wrapping belt Лента
Внимание
- Сначала подсоединяйте внутреннее устройство, а затем наружное.
- Не позволяйте трубопроводам выступать из задней части внутреннего устройства.
- Не позволяйте сливному шлангу провисать.
Рис. 10
Рис. 11
