8
РУССКИЙ

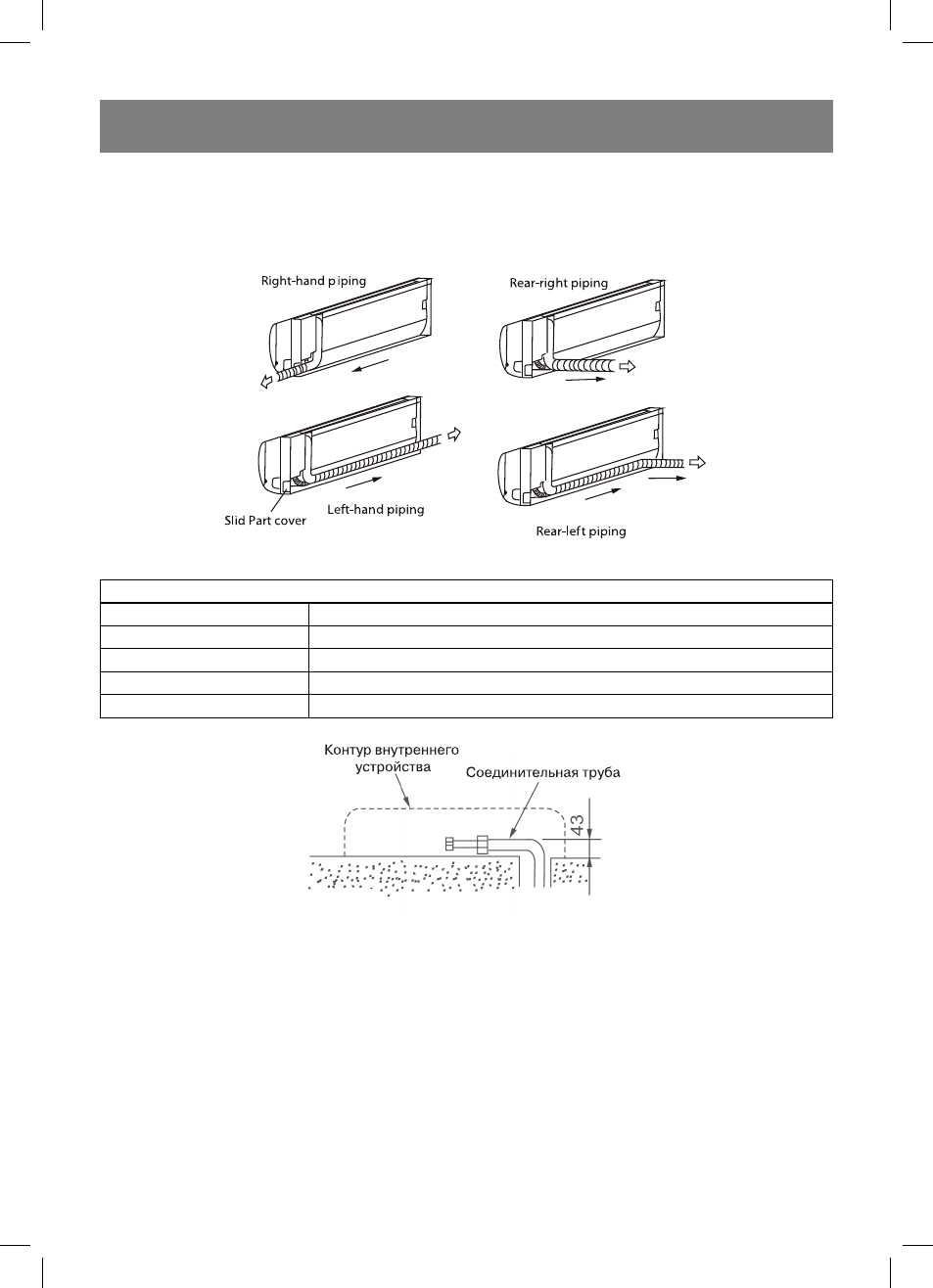

2. Левая и правая задняя трубки устанавливаются так, как показано на рисунке. Согните
соединительную трубу так, чтобы проложить ее на высоте 43 мм или меньше от стены.
3. Закрепите конец соединительной трубы (См. Затяжку соединения в Подсоединении трубо-
провода для хладагента).
Рис. 8
Right-hand piping
Правая трубка
Left-hand piping
Левая трубка
Rear-right piping
Правая задняя трубка
Rear-left piping
Левая задняя трубка
Slid part cover
Сдвиньте крышку
4. Установка внутреннего устройства
1. Пропустите трубопровод через отверстие в стене.
2. Зацепите верхний выступ, расположенный сзади на внутреннем устройстве, за верхний
крюк установочной пластины, подвигайте внутреннее устройство из стороны в сторону,
чтобы убедиться, что оно надежно закреплено.
3. Трубопровод легко подсоединить, приподняв внутреннее устройство и установив между
ним и стеной проставку. После завершения подсоединения проставку следует убрать.
4. Придвиньте нижнюю часть внутреннего устройства к стене. После этого подвигайте устрой-
ство из стороны в сторону и вверх-вниз, чтобы убедиться, что оно надежно закреплено.
Рис. 8
Рис. 9
