Русский – Инструкция по эксплуатации Vitek VT-2001
Страница 13
13
РУССКИЙ
Ш
6,35
1,3
0,7
Ш
9,53
1,6
1,0
Ш
12,7
1,8
1,0

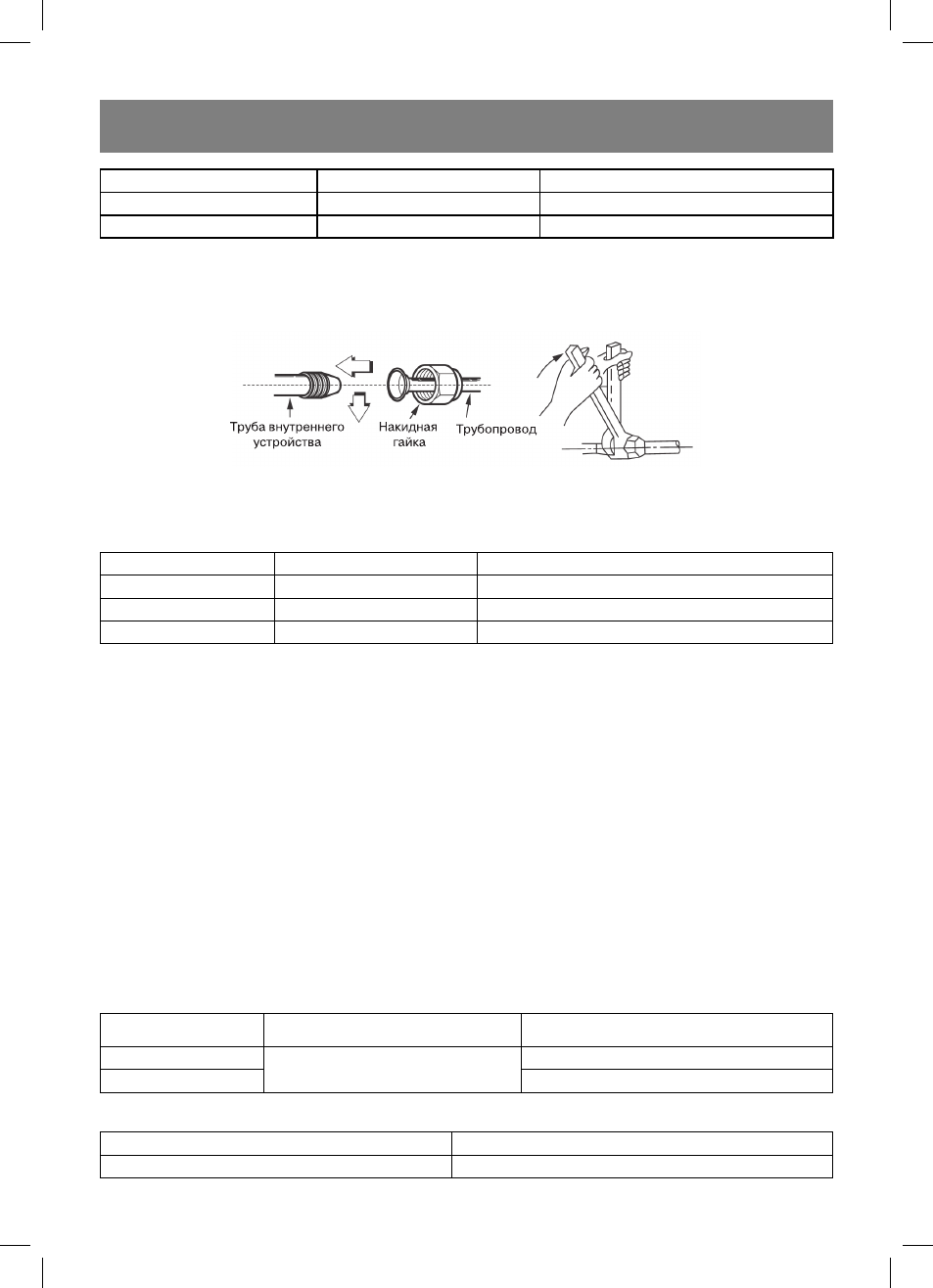

Затяжка соединения
- Совместите центры труб.
- Заверните накидную гайку от руки, после чего затяните ее с помощью гаечного и динамоме-
трического ключа, как показано на рисунке.
Внимание
- В определенных условиях при чрезмерной затяжке гайка может сломаться.
Наружный диаметр
Момент затяжки (Н.см)
Дополнительный момент затяжки (Н.см)
Ø
6,35
1570 (160 кгс.см)
1960 (200 кгс.см)
Ø
9,53
2490 (300 кгс.см)
3430 (350 кгс.см)
Ø
12,7
4900 (500 кгс.см)
5390 (550 кгс.см)
Электромонтажные работы
Правила техники безопасности при первоначальной установке
1. При наличии серьезных проблем с безопасностью, связанных с электропитанием, техники
должны отказаться от установки кондиционера и объяснить клиенту, что они не примутся за
установку до устранения проблем.
2. Напряжение питания должно быть в пределах 90% - 110% номинального напряжения.
3. В цепи питания должно быть установлено устройство защитного отключения и выключатель
с номинальным током, в 1,5 раза превышающим максимальный потребляемый ток устрой-
ства.
4. Убедитесь, что кондиционер правильно заземлен.
5. Подключайте провода в соответствии с изображенной на панели внешнего устройства схе-
мой электрических соединений.
6. Все подключения должны соответствовать местным и государственным правилам и нор-
мам и выполняться квалифицированными и опытными электриками.
7. Для кондиционера должны быть выделена отдельная цепь питания и розетка. В приведен-
ной ниже таблице указаны рекомендуемые размеры проводов и характеристики предохра-
нителей.
Модель
Электропитание
Номинальный потребляемый ток
(Выключатель/ предохранитель)
<12000 Btu/ час
220 – 240 В –переменного
тока, 50 Гц
10 А/15 A
>=12000 Btu/ час
16 А
Минимальное поперечное сечение жил шнура питания
Номинальный ток прибора, (А)
Номинальное поперечное сечение, (мм2)
>3 и <= 6
0.75
Рис. 19
