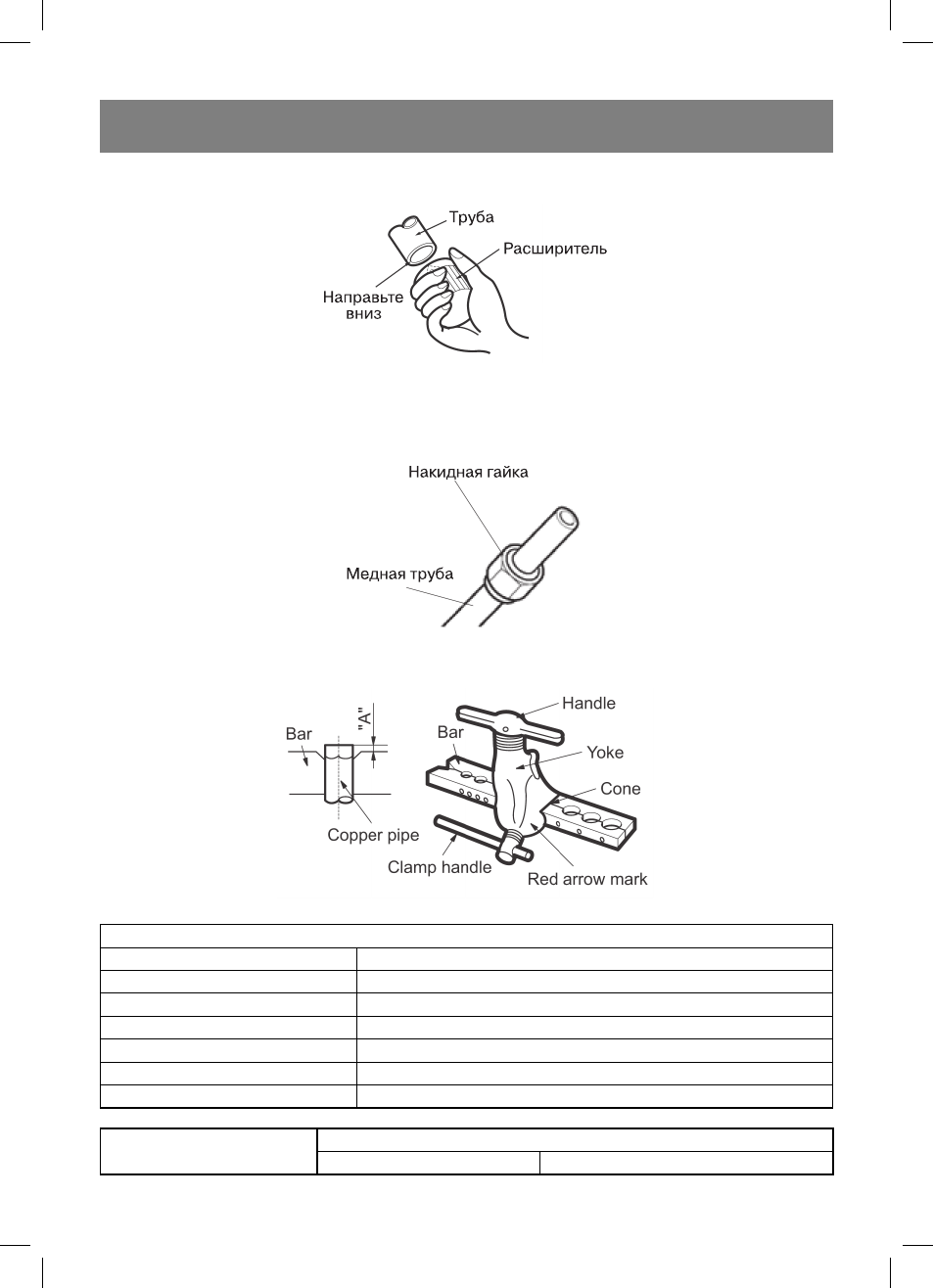

2. При удалении заусенцев направляйте конец медной трубы вниз, чтобы срезанные заусен-
цы не попали внутрь трубы.
С: Надевание гайки
Отверните накидные гайки, присоединенные к внешнему и внутреннему устройству, затем,
после удаления заусенцев, наденьте их на трубы (гайки нельзя будет надеть после разваль-
цовки).
D: Развальцовка
Прочно зажмите медную трубу в тиски, размер которых приведен в таблице.
Рис. 18
Bar
Стержень
Copper pipe
Медная трубка
Handle
Ручка
Yoke
Хомут
Cone
Конус
Clamp handle
Зажимная ручка
Red arrow mark
Красная стрелка
Внешний диаметр (мм)
А (мм)
Макс. Мин.
Рис. 18
Рис. 16
Рис. 17
