Размеры внешнего блока, мм
(Ширина х Высота х Глубина )
Установочные размеры
А (мм) В (мм)
700x535x235 458 250
685x430x260 460 276
780x540x250 549 276
760x590x285 530 290
845x695x335 560 335

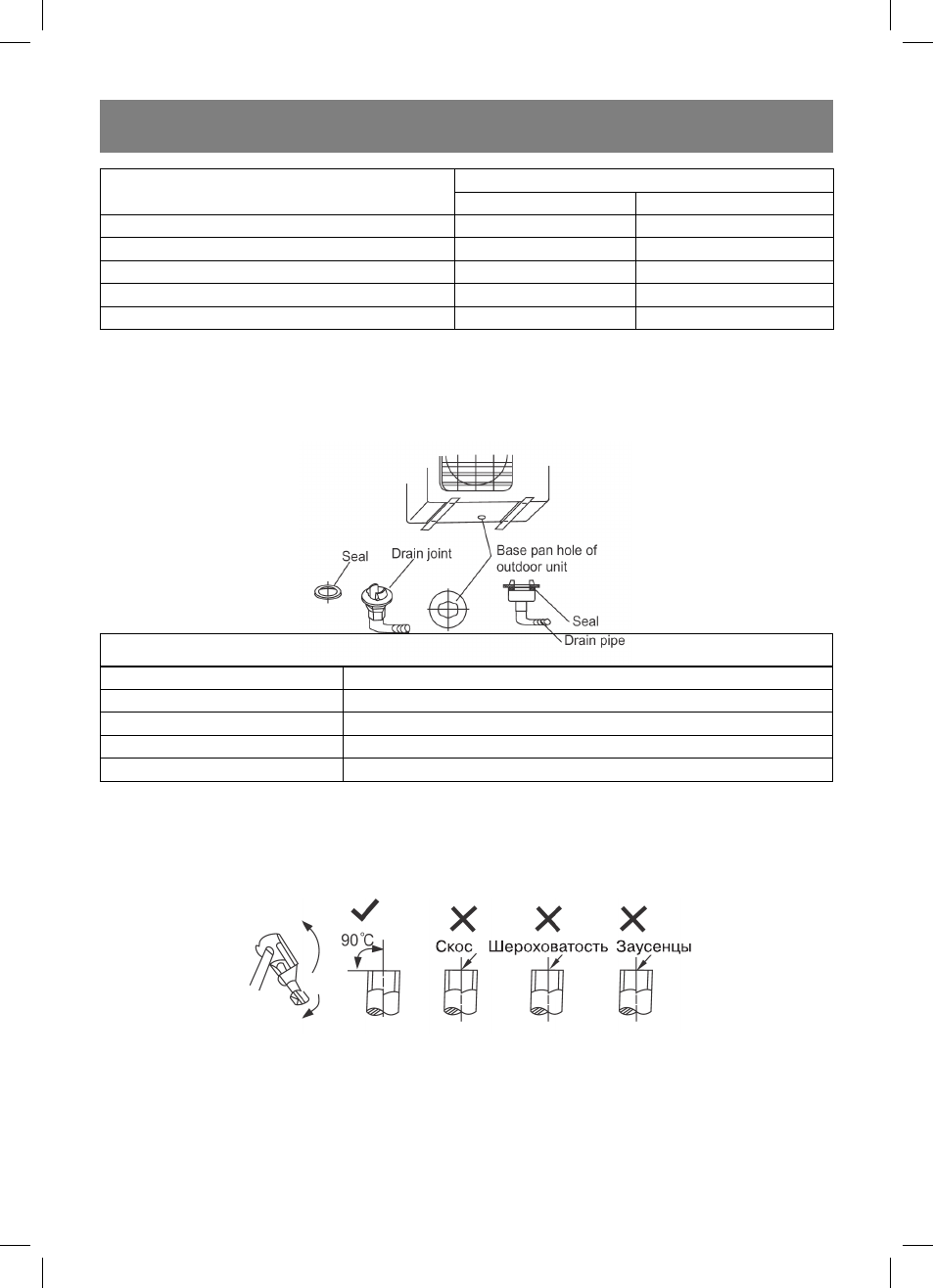

Установка сливного соединения
Установите прокладку в сливное колено, после чего вставьте сливное соединение в отвер-
стие резервуара в основании внешнего устройства и поверните его на 90о, чтобы надежно
соединить их. Скрепите сливное соединение с удлинителем сливного шланга (приобретается
отдельно), чтобы при работе в режиме обогрева из внешнего устройства сливалась вода.
Рис. 14
Seal Прокладка
Drain joint Сливное соединение
Base pan hole of outdoor unit Отверстие резервуара в основании внешнего устройства
Seal Прокладка
Drain pipe Сливная труба
Подсоединение трубопровода для хладагента
1. Развальцовка
Основной причиной утечки хладагента являются дефекты развальцовки. Правильно выпол-
няйте развальцовку по следующей процедуре.
А: Обрежьте трубы и кабель.
1. Используйте купленный отдельно комплект аксессуаров для трубопроводов или трубы.
2. Измерьте расстояние между внешним и внутренним устройством.
3. Отрежьте трубы немного длиннее измеренного расстояния.
4. Отрежьте кабель на 1,5 м длиннее размера трубы.
В: Удаление заусенцев
1. Удалите все заусенцы с обреза трубы.
Рис. 14
Рис. 15
