15
РУССКИЙ
Cooling and heating type
Модель с функциями охлаждения и обогрева
Terminal block of indoor unit
Клеммная колодка внутреннего устройства
Cord clamp
Зажим для кабеля
To outdoor unit
К внешнему устройству

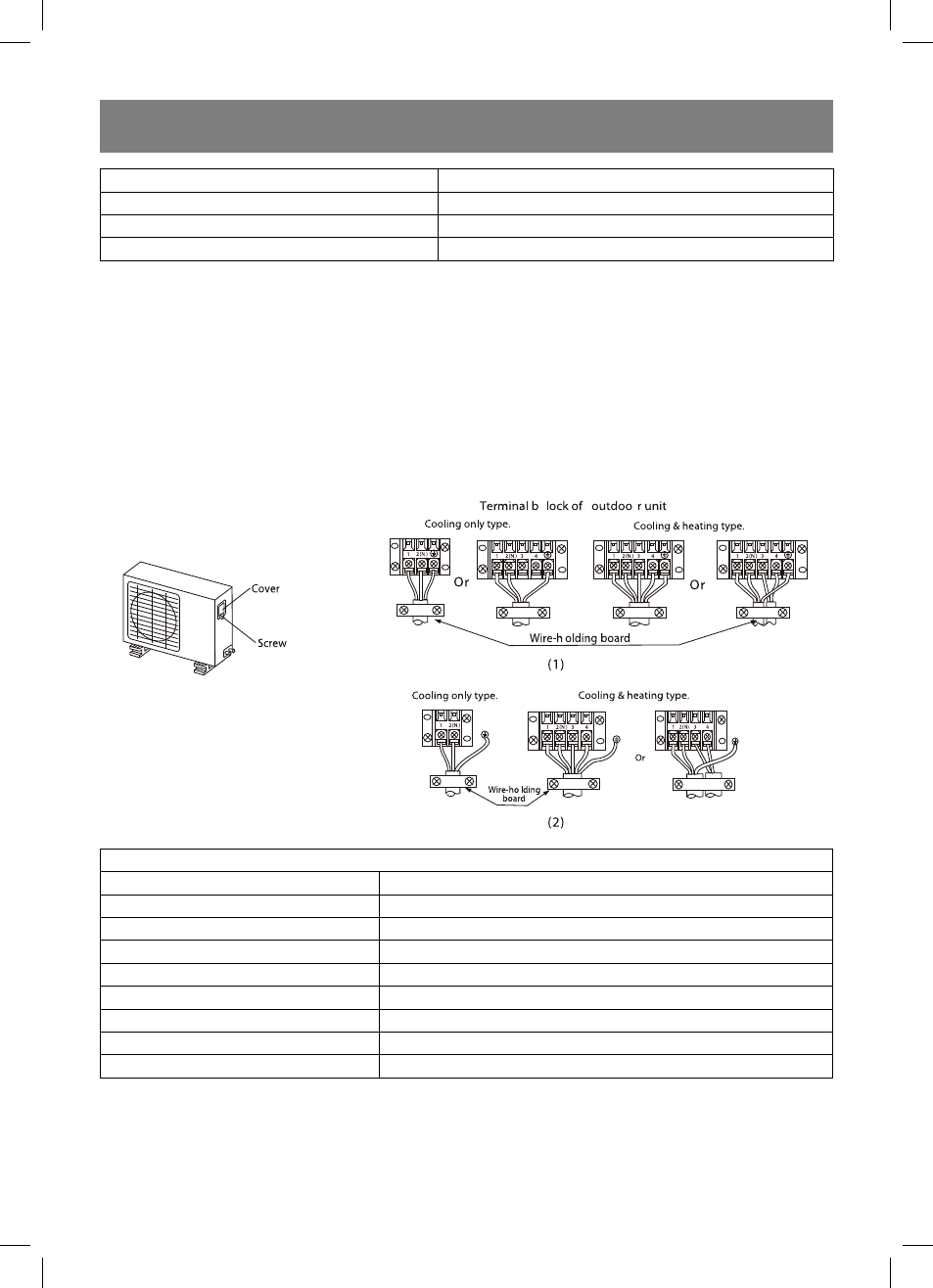

Подключение кабеля к внешнему устройству
1. Снимите крышку электрического щита внешнего устройства, ослабив винт.
2. Подключите соединительные кабели к клеммам в соответствии с номерами клемм, к кото-
рым эти кабели подключены на внутреннем устройстве.
3. Закрепите кабели электрического щитапри помощи зажимов.
4. Чтобы не допустить попадания воды, заверните соединительный кабель, как показано на
рисунке по установке внутреннего и внешнего устройств.
5. Заизолируйте неиспользуемые провода (проводники) лентой из ПВХ. Разместите их так,
чтобы они не прикасались к электрическим компонентам и металлическим деталям.
Примечание: Подключение кабелей может отличаться для разных клеммных колодок.
Подключите кабели в соответствии с клеммными колодками.
Рис. 21
Cover
Крышка
Screw
Винт
Cooling only type
Модель только с функцией охлаждения
Connective cable
Соединительный кабель
Cooling and heating type
Модель с функциями охлаждения и обогрева
Wire connection of outdoor unit
Клеммная колодка внешнего устройства
Wire-holding board
Зажим для кабеля
Terminal block of outdoor unit
Клеммная колодка внешнего устройства
or
или
Внимание
После подтверждения описанных выше условий подготовьте проводку следующим образом:
1) Обязательно выделите отдельную цепь питания специально для кондиционера. Что касает-
ся способа подсоединения, следуйте схеме подключений, изображенной внутри на крышке
устройства.
Рис. 21
