7
РУССКИЙ
Рис. 5
150mm or more to ceiling
150 мм или более до потолка
Indoor unit outline
Контур внутреннего устройства
Installation plate
Установочная пластина
120mm or more to wall
120 мм или больше до стены
Left refrigerant pipe hole
Ø
65
Левое отверстие для трубы с хладагентом
Ø
65
Right refrigerant pipe hole
Ø
65
Правое отверстие для трубы с хладагентом
Ø
65
780 (модель с < 16000 Btu/ час), 920 (модель с >= 16000 Btu/ час)

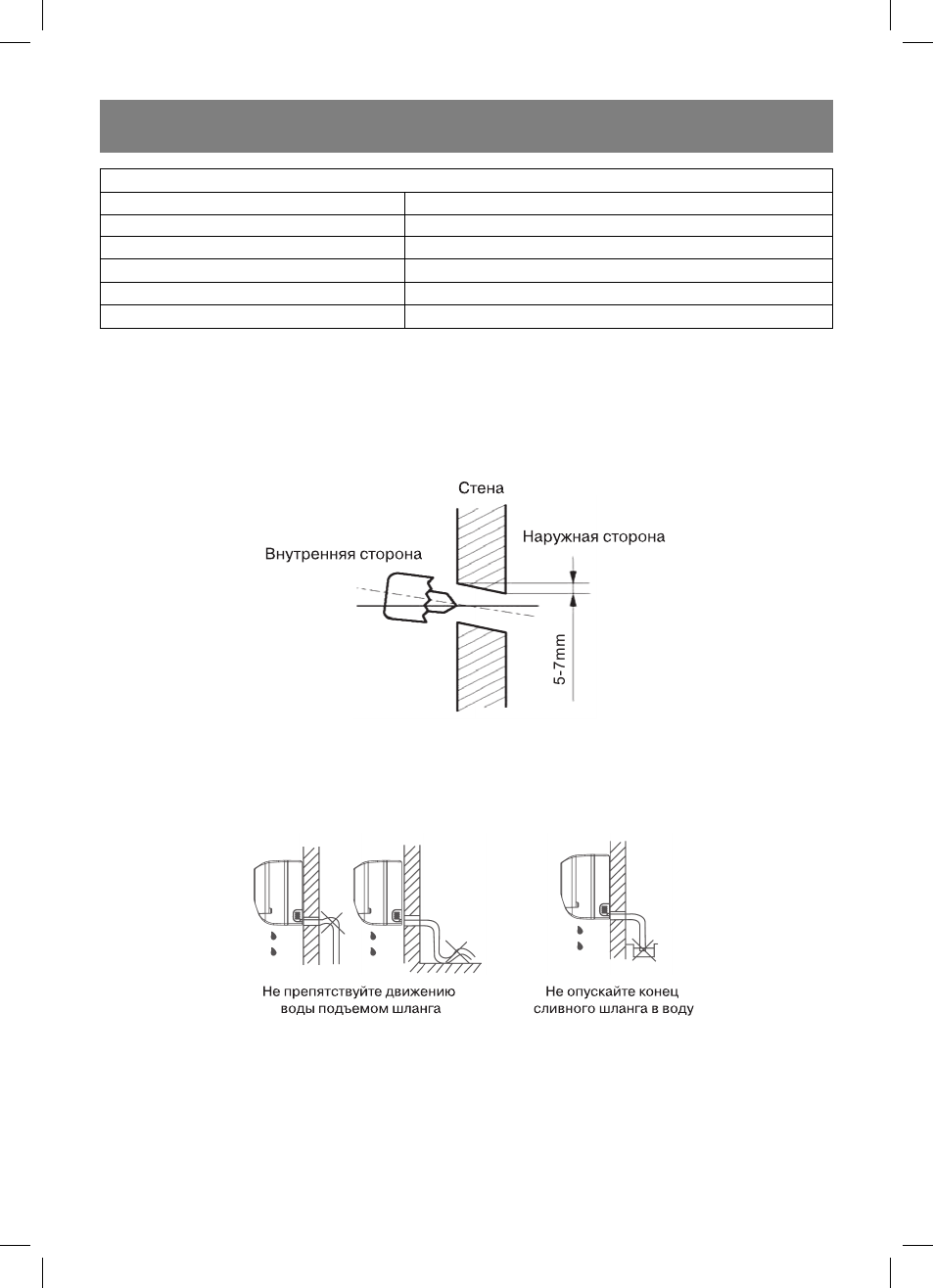

2. Просверлите отверстие в стене
1. Определите положение отверстий в соответствии с рисунком 5. Просверлите одно (1)
отверстие (
Ø
65 мм), слегка наклоненное наружу.
2. Для отверстий в металлической решетке, листе или аналогичном материале используйте
изоляционные трубки.
3. Прокладка соединительной трубы и сливного шланга
Сливной шланг
1. Проведите сливной шланг под небольшим наклоном. Не устанавливайте сливной шланг
так, как показано ниже.
2. При удлинении сливного шланга изолируйте соединение трубкой и не давайте сливному
шлангу провисать.
Соединительная труба
1. Для установки левой и правой трубки следует снять крышку с боковой панели.
- Объясните клиентам, что крышку следует сохранить, так как она может понадобиться при
перемещении кондиционера в другое место.
Рис. 6
Рис. 7
