14
РУССКИЙ
>6 и <= 10 1
>10 и <= 16 1.5
>16 и <= 25 2.5
Примечание: Напряжение питания должно соответствовать номинальному напряже-
нию кондиционера.
Подсоединение кабеля к внутреннему устройству
Примечание: Перед выполнением электромонтажных работ, отключите электропитание сис-
темы.
1. Внутренние и внешние соединительные кабели могут быть соединены без открытия пере-
дней панели.
2. Снимите переднюю крышку на шасси и переднюю крышку рамки как показано на рис. 20.
Затем снимите крышку клеммной колодки, ослабив винт.
3. В качестве соединительного кабеля между внутренним и внешним устройством должен
использоваться кабель типа H07RN-F.
4. Убедитесь, что цвет проводов и номера клемм внешнего и внутренних устройств одинако-
вые.
5. Заизолируйте провода, не соединенные с клеммами изоляционной лентой, чтобы они не
соприкасались с электрическими компонентами.
6. Закрепите кабели электрического щитапри помощи зажимов.

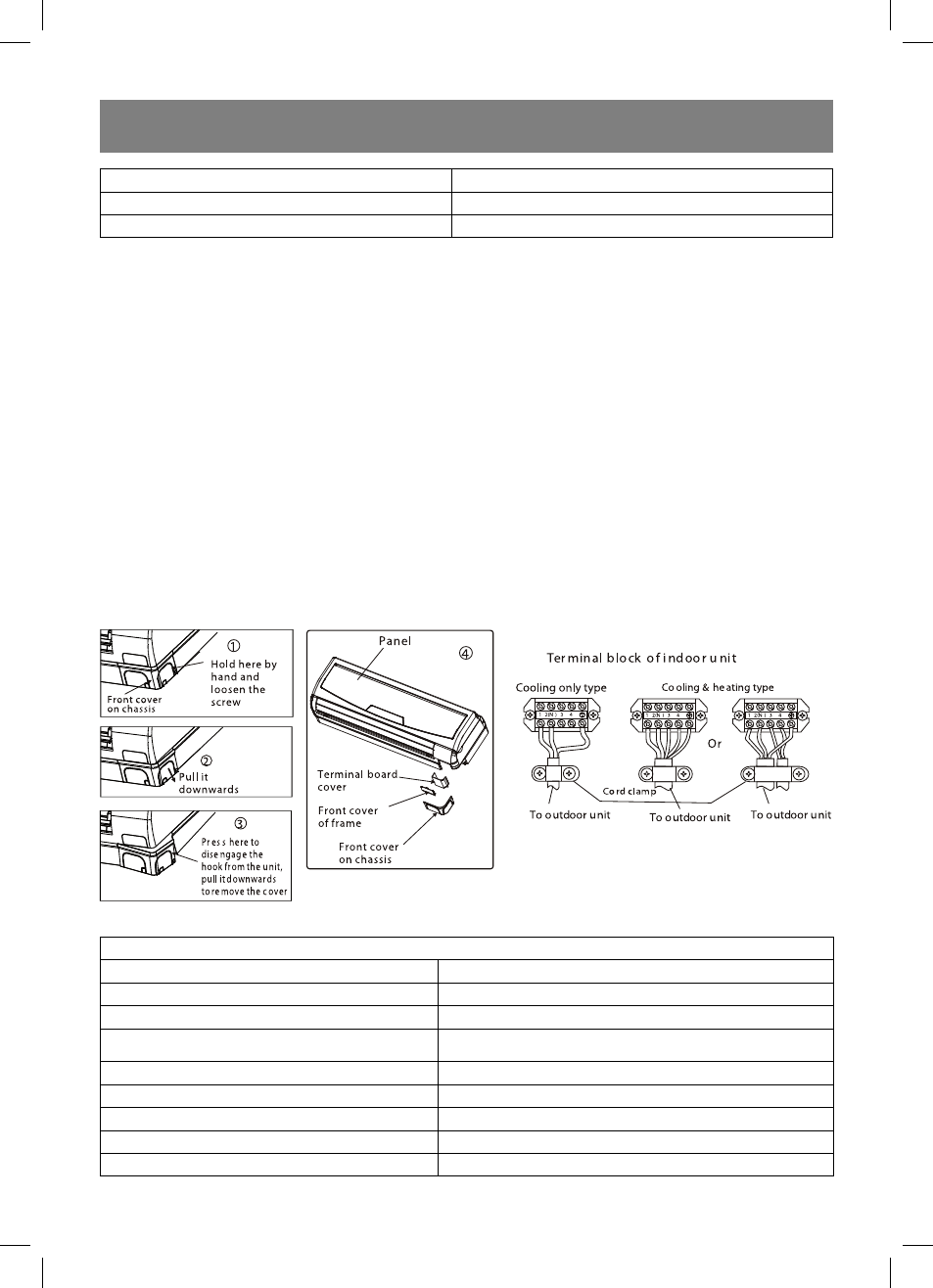

Рис. 20
Hold here by hand and loosen the screw Придержите рукой и ослабьте винт
Front cover on chassis Передняя крышка на шасси
Pull it downwards Потяните вниз
Press here to disengage the hook from the
unit, pull it downwards to remove the cover Нажмите здесь, чтобы отсоединить крюк от
устройства, потяните вниз, чтобы снять крышку
Terminal board cover Крышка клеммной колодки
Front cover of frame Передняя крышка рамки
or или
Panel Панель
Cooling only type Модель только с функцией охлаждения
Рис. 20
