Инструкция по эксплуатации Yamaha Drag Star XVS1100 (2003)
Страница 34
3-17
1
2
3
4
5
6
7
8
9
ФУНКЦИИ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ

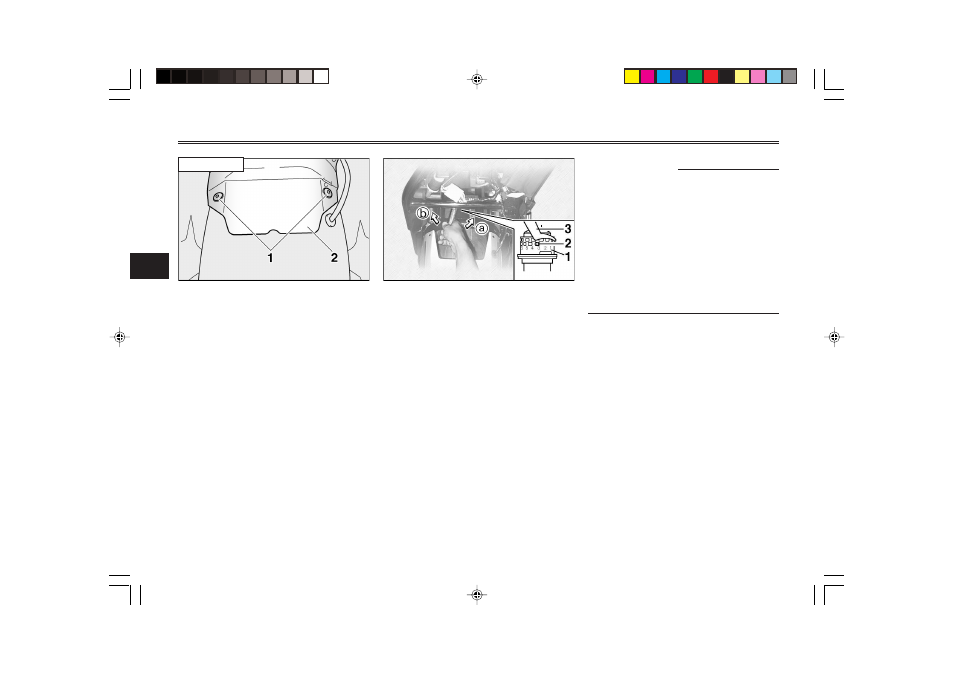

1. Пистон быстрого крепления (2 шт.)
2. Грязевой щиток
XVS1100A
1. Кольцо регулировки предварительного на-
тяга пружины
2. Индикатор положения
3. Специальный ключ
5. Для того, чтобы увеличить
предварительный натяг пру-
жины и, следовательно, сде-
лать подвеску более жест-
кой, поверните регулировоч-
ное кольцо в направлении a.
Для того, чтобы уменьшить
предварительный натяг пру-
жины и, следовательно, сде-
лать подвеску более мягкой,
поверните регулировочное
кольцо в направлении b.
ПРИМЕЧАНИЕ :
8
Совместите соответствую-
щую прорезь на регулиро-
вочном кольце с индикато-
ром положения на амортиза-
торе.
8
Для проведения регулиров-
ки используйте специаль-
ный ключ, которые входят в
комплект инструментов
владельца.
