6-32
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

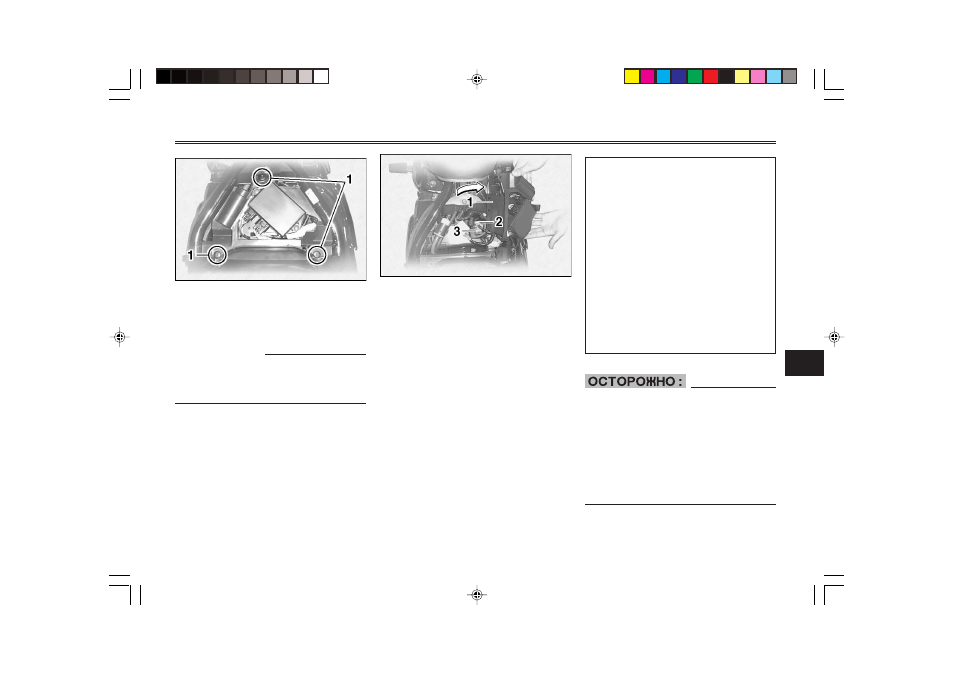

1. Пистон быстрого крепления (3 шт.)
Если перегорел какой-либо пре-
дохранитель, замените его сле-
дующим образом :
ПРИМЕЧАНИЕ :
Выполняйте шаги 1-3 и 9-10 толь-
ко при замене главного предо-
хранителя.
1. Снимите водительское сиде-
нье. (Описания снятия и уста-
новки водительского сиде-
нья приведены на стр. 3-11
[модель XVS1100] или на стр.
3-12 [модель XVS1100A].)
2. Извлеките показанные на ри-
сунке пистоны быстрого кре-
пления, нажимая на их цен-
тральные штифты отверткой
и вынимая их из отверстий.
1. Панель блока зажигания
2. Запасной главный предохранитель
3. Главный предохранитель
3. Отведите панель блока зажи-
гания вправо.
4. Установите ключ в положе-
ние “OFF” (“ВЫКЛЮЧЕНО”) и
отключите соответствую-
щую электрическую цепь.
5. Выньте перегоревший плав-
кий предохранитель и уста-
новите новый предохрани-
тель с указанным номиналь-
ным током срабатывания.
Номинальные токи срабаты-
вания предохранителей :
Главный предохранитель :
30 A
Резервный плавкий предо-
хранитель (одометра) 5 A
Предохранитель системы
зажигания :
10 A
Предохранитель фары :
15 A
Предохранитель подогрева
карбюратора :
15 A
Предохранитель системы
сигнализации :
10 A
EC000103
Не используйте предохранители
с более высоким, чем рекомен-
довано, номинальным током
срабатывания во избежание
больших повреждений внутрен-
них электрических компонентов
и возможного возникновения по-
жара.
