Инструкция по эксплуатации Yamaha Drag Star XVS1100 (2003)
Страница 25
3-8
1
2
3
4
5
6
7
8
9
ФУНКЦИИ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ

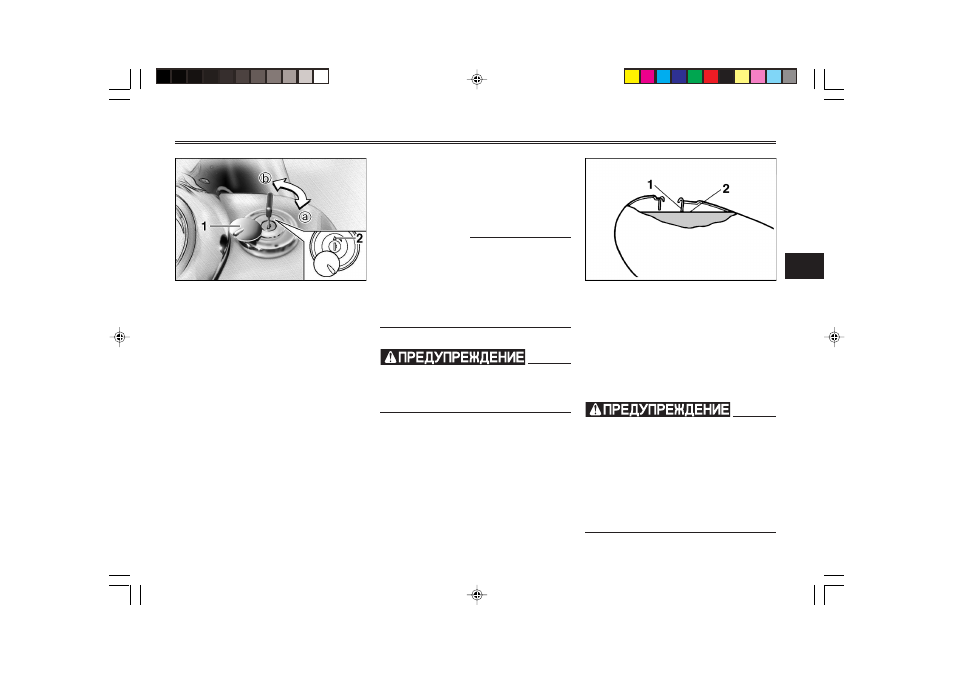

1. Крышка замка крышки топливного бака
2. Значок “U“
а. Отпирание
b. Запирание.
EAU02917
Крышка топливного бака
Как открыть крышку топливного
бака
Сдвиньте крышку замка в сторо-
ну, вставьте ключ в замок и по-
верните его по часовой стрелке
на 1/4 оборота. Замок отпирает-
ся и крышку топливного бака
можно открыть.
Как установить крышку топлив-
ного бака на место
1. Вставив ключ в замок, устано-
вите крышку на горловину то-
пливного бака так, чтобы зна-
чок “U“ был направлен вперед.
2. Поверните ключ против часо-
вой стрелки в его исходное
положение, выньте его, после
чего сдвиньте крышку замка
на место.
ПРИМЕЧАНИЕ :
Крышку топливного бака нельзя
установить на место, не вставив
ключ в ее замок. Кроме того,
ключ нельзя вынуть, если крыш-
ка не установлена правильно и
не заперта.
EW000024
Перед каждой поездкой прове-
ряйте, правильно ли установле-
на крышка топливного бака.
1. Наливная горловина топливного бака
2. Уровень топлива
EAU03753
Топливо
Проверьте, достаточное ли ко-
личество топлива в баке. Запол-
няйте топливный бак до нижней
кромки наливной горловины, как
показано на рисунке.
EW000130
8
8
8
8
8
Не допускайте переполне-
ния топливного бака, иначе
топливо может начать выли-
ваться при расширении в ре-
зультате нагрева.
8
8
8
8
8
Не допускайте попадания
топлива на горячий двига-
тель.
