6-33
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
6. Установите ключ в положе-
ние “ON” (“ВКЛЮЧЕНО”),
включите электрическую
цепь, защищенную этим пре-
дохранителем, и убедитесь в
исправности данного прибо-
ра.
7. Если предохранитель опять
сразу же перегорает, поручи-
те дилеру фирмы “Ямаха” про-
верить электрическую сис-
тему мотоцикла.
8. Установите крышку багажно-
го отделения.

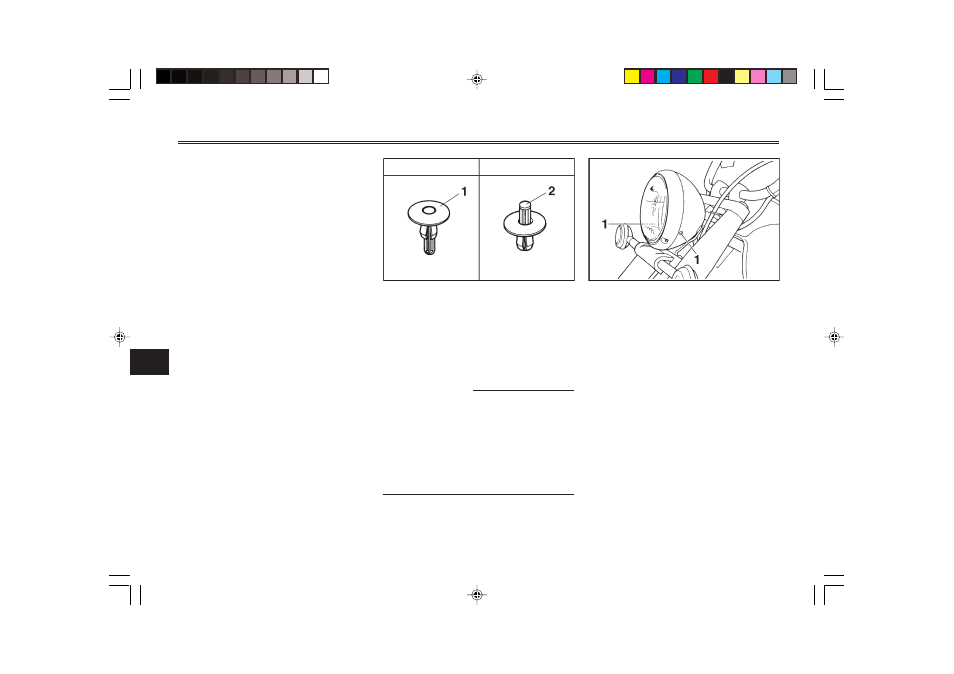

1. Пистон быстрого крепления
2. Штифт
9. Установите панель блока за-
жигания на место и закрепи-
те ее пистонами быстрого
крепления.
ПРИМЕЧАНИЕ :
Для того, чтобы установить пис-
тон быстрого крепления, нажми-
те на заднюю часть штифта так,
чтобы он выступал из головки
пистона, установите пистон на
место и, нажав на штифт, устано-
вите его заподлицо с головкой.
10. Установите водительское
сиденье.
После снятия Перед установкой
1. Винт (2 шт.)
EAU04187
Замена лампы фары
В фаре этого мотоцикла исполь-
зуется кварцевая лампа. Если
лампа фары перегорела, замени-
те ее следующим образом :
1. Снимите блок фары, отвернув
винты.
2. Отсоедините разъем фары, а
затем снимите крышку лам-
пы.
