ФУНКЦИИ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ
EAU00057
Сигнальная лампа указателя
поворотов “4
4 4 4 4 6 6 6 6 6 “
При переводе переключателя
указателя поворотов вправо или
влево эта сигнальная лампа на-
чинает мигать.
EAU03192
Предупредительная лампа неис-
правности двигателя “
“
Эта предупредительная лампа
горит или мигает, когда элек-
трическая схема, контролирую-
щая работу двигателя, неис-
правна. Если это происходит, по-
ручите дилеру фирмы “Ямаха”
проверить систему самодиагно-
стики.
Электрические цепи этой лам-
пы можно проверить следующим
образом:
1. Установите выключатель ос-
тановки двигателя в положе-
ние “#“.
2. Поверните ключ в положение
“ON” (“ВКЛЮЧЕНО”). Если
предупредительная лампа не
загорается, обращайтесь к
дилеру фирмы “Ямаха” по по-
воду проверки электриче-
ских цепей.
EAU00063
Сигнальная лампа дальнего
света “&
& & & & “
Эта лампа горит, когда в фаре
включена лампа дальнего света.

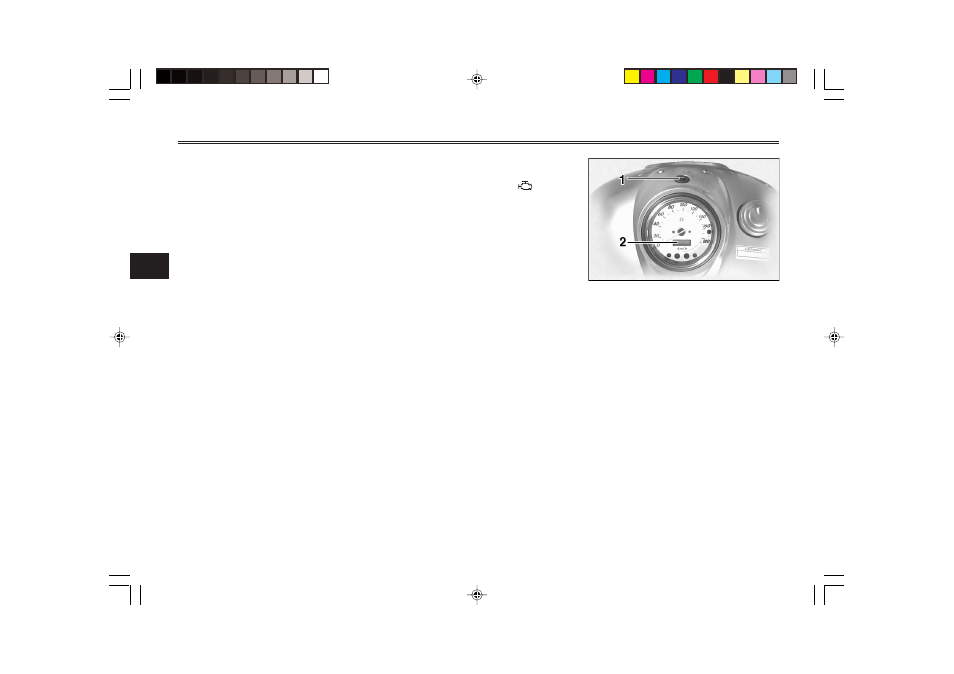

1. Кнопка “TRIP”
2. Одометр/Счетчик дальности поездки
EAU03193
Спидометр
В узел спидометра входят циф-
ровой одометр и счетчик даль-
ности поездки. Спидометр пока-
зывает скорость движения. Одо-
метр показывает общий пробег
мотоцикла. Счетчик дальности
поездки показывает пройденное
расстояние с момента его по-
следнего сброса на нуль. При на-
жатии на кнопку “TRIP” происхо-
дит переключение между режи-
мом одометра “ODO” и режимом
счетчика дальности поездки
“TRIP”. Для сброса на нуль счет-
чика дальности поездки, вызови-
те этот режим, нажав кнопку
