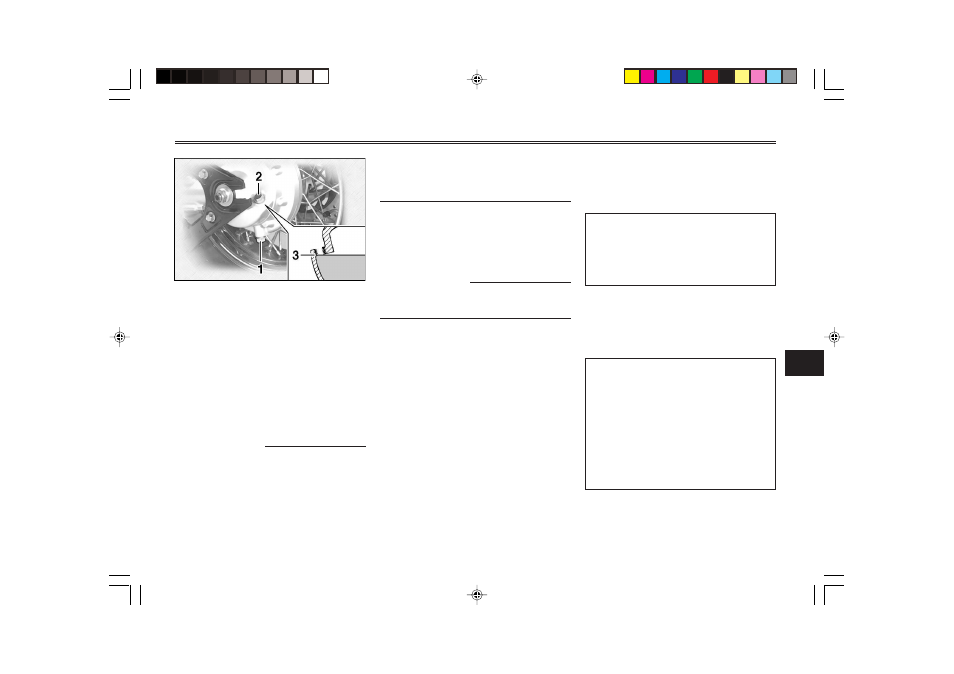

ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
1. Пробка сливного отверстия картера главной
передачи
2. Пробка наливного отверстия картера глав-
ной передачи
3. Правильный уровень масла
Как проверить уровень масла в
картере главной передачи
1. Установите мотоцикл на го-
ризонтальную площадку и
удерживайте его в верти-
кальном положении.
ПРИМЕЧАНИЕ:
8 Уровень масла в картере
главной передачи необходи-
мо проверять на холодном
двигателе.
8 При проверке уровня масла
мотоцикл должен быть ус-
тановлен без наклонов.
Даже небольшой наклон мо-
жет привести к ошибочным
результатам проверки.
2. Выверните пробку наливного
отверстия и проверьте уро-
вень масла в картере главной
передачи.
ПРИМЕЧАНИЕ:
Уровень масла должен доходить
до кромки наливного отверстия.
3. Если уровень масла находит-
ся ниже кромки наливного
отверстия, долейте масло
рекомендованного типа до
требуемого уровня.
Как заменить масло в картере
главной передачи
1. Установите под картер глав-
ной передачи поддон для
сбора отработанного масла.
2. Слейте масло из картера
главной передачи, вывернув
пробки наливного и сливного
отверстий.
3. Установите пробку сливного
отверстия катера главной пе-
редачи на место и затяните
ее с требуемым моментом.
Момент затяжки :
Пробка сливного отвер-
стия картера главной пере-
дачи
23 Н·м (2,3 кгс·м)
4. Залейте в картер главной пе-
редачи масло рекомендован-
ного типа до кромки наливно-
го отверстия.
Рекомендуемое масло для
главной передачи :
Масло для гипоидных пере-
дач SAE 80 (API GL4)
или многоцелевое масло
для гипоидных передач
SAE 80W-90.
Количество масла :
0,2 литра
