3-18
1
2
3
4
5
6
7
8
9
ФУНКЦИИ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ

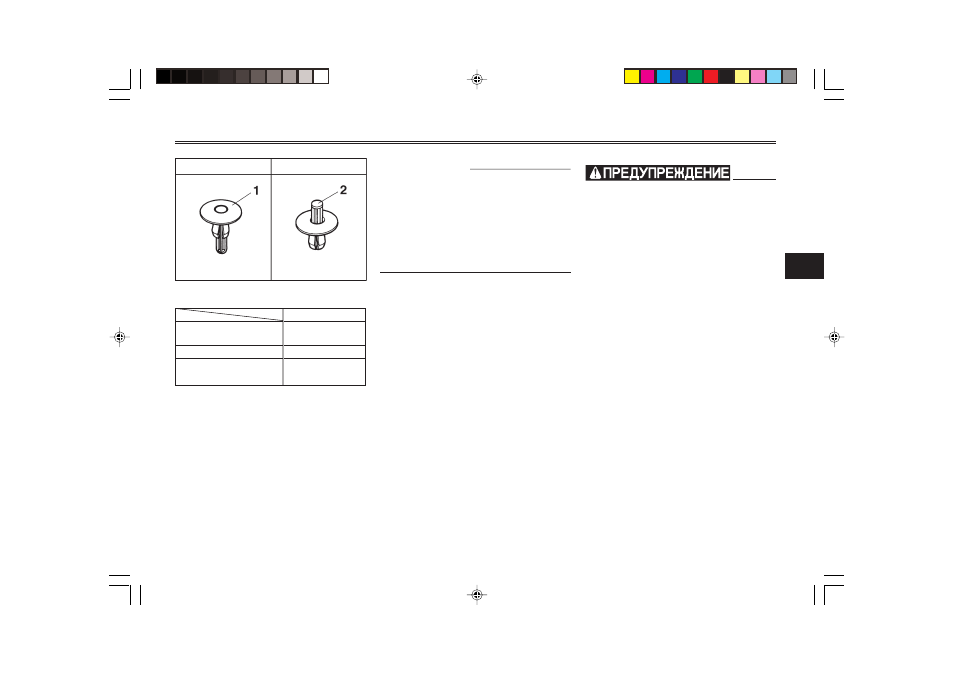

1. Пистон быстрого крепления
2. Штифт
6. Установите грязевой щиток и
панель блока зажигания, за-
крепив их пистонами быстро-
го крепления.
Минимальная
(мягкая)
Стандартная
Максимальная
(жесткая)
Установка
1
3
7
ПРИМЕЧАНИЕ :
Для того, чтобы установить пис-
тон быстрого крепления, нажми-
те на заднюю часть штифта так,
чтобы он выступал из головки
пистона, установите пистон на
место и, нажав на штифт, устано-
вите его заподлицо с головкой.
7. Установите водительское
сиденье.
После снятия Перед установкой EAU00315
Этот амортизатор содержит га-
зообразный азот под высоким
давлением. Для обеспечения
правильного обращения прочи-
тайте и усвойте следующую ин-
формацию перед выполнением
каких бы то ни было работ с
амортизатором.
Фирма-изготовитель не несет
никакой ответственности за по-
вреждения оборудования или за
травмы людей, которые могут
произойти в результате непра-
вильного обращения с амортиза-
тором.
8 8 8 8 8 Не трогайте и не пытайтесь
открыть газовый баллон.
8 8 8 8 8 Не подвергайте амортиза-
тор воздействию открытого
пламени или других мощных
источников тепла. Он может
взорваться в результате
чрезмерного повышения
давления газа.
8 8 8 8 8 Не допускайте деформации
или каких бы то ни было по-
вреждений газового балло-
