ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
2. Отверните гайку регулиров-
ки свободного хода педали
тормоза и отсоедините тягу
тормоза от рычага тормозно-
го кулака.
3. Полностью поверните пла-
стины регулировки натяже-
ния цепи на обоих концах ка-
чающегося рычага в направ-
лении a.
4. Поднимите заднее колесо
над землей, как указано на
стр. 6-45.
5. Отверните гайку оси и вытя-
ните ось колеса наружу.
6. Продвиньте колесо вперед и
снимите приводную цепь с
задней звездочки.
ПРИМЕЧАНИЕ :
Для того, чтобы снять или уста-
новить колесо, разнимать цепь
не нужно.
7. Снимите колесо

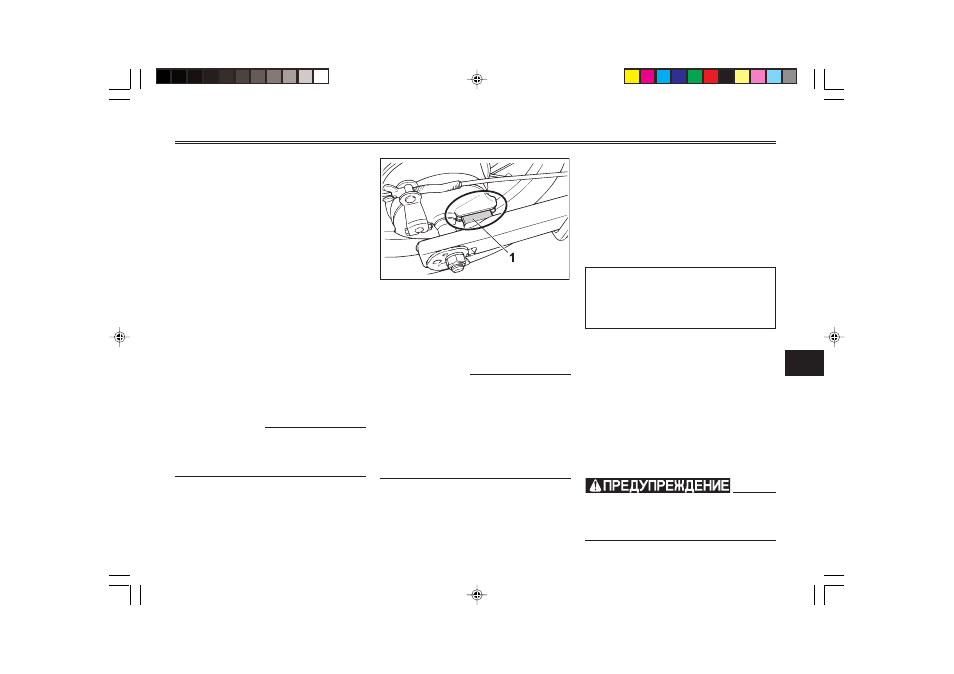

1. Фиксатор
EAU03520
Как установить заднее колесо
1. Вставьте ось колеса с левой
стороны.
ПРИМЕЧАНИЕ :
Следите за тем, чтобы регулиро-
вочные пластины приводной
цепи были установлены про-
штампованной стороной наружу и
чтобы фиксатор на качающемся
рычаге вошел в щит тормозного
кулака.
2. Установите приводную цепь
на заднюю звездочку и отре-
гулируйте натяжение при-
водной цепи. (Описание регу-
лировки натяжения привод-
ной цепи приведено на стр. 6-
32.)
3. Наверните гайку оси и опус-
тите заднее колесо на зем-
лю.
4. Заяните гайку оси с требуе-
мым моментом.
Момент затяжки:
Гайка оси:
90 Н.м (9,0 кгс.м, 65 футо-
фунтов)
5. Установите тягу тормоза на
рычаг тормозного кулака и
наверните гайку регулировки
свободного хода педали тор-
моза на тягу тормоза.
6. Отрегулируйте свободный
ход педали тормоза. (Описа-
ние регулировки свободного
хода педали тормоза приве-
дено на стр. 6-27.)
EW000103
После регулировки свободного
хода педали тормоза проверьте
действие стоп-сигнала.
