Инструкция по эксплуатации Yamaha TW200R(C) (2003)
Страница 98
6-47
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

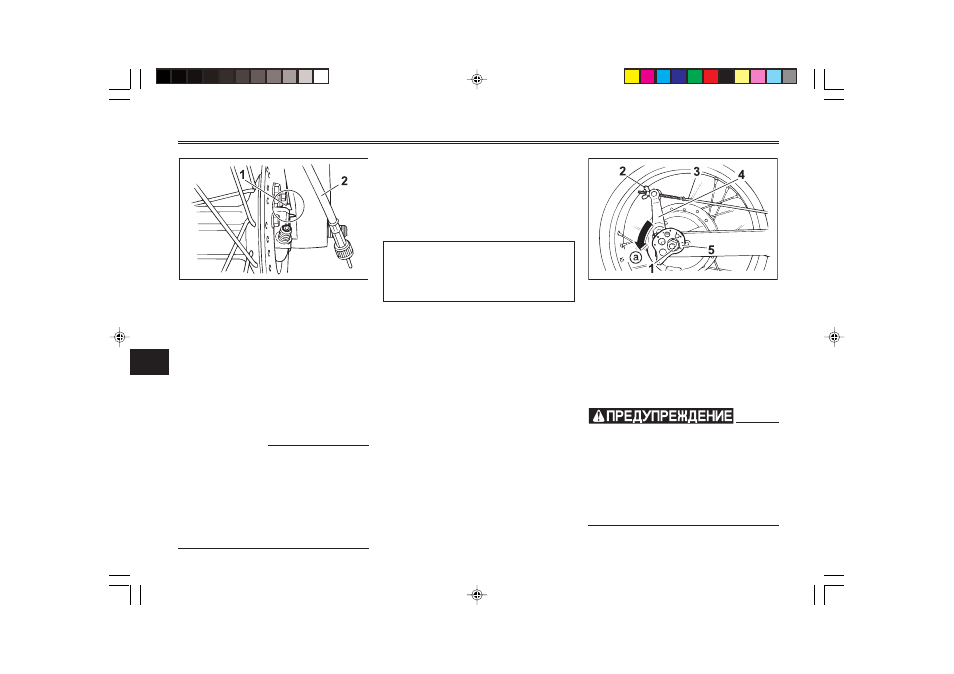

1. Держатель
2. Трос спидометра
EAU03518
Как установить переднее коле-
со
1. Установите редуктор спидо-
метра в ступицу колеса так,
чтобы его выступы попали в
углубления.
2. Поднимите колесо между
стойками вилки.
ПРИМЕЧАНИЕ :
Обеспечьте достаточное рас-
стояние между тормозными ко-
лодками перед тем, как вставить
тормозной диск, и проследите за
тем, чтобы фиксатор на стойке
вилки вошел в прорезь на редук-
торе спидометра.
3. Вставьте ось колеса и навер-
ните гайку оси.
4. Опустите переднее колесо на
землю.
5. Затяните гайку оси с требуе-
мым моментом.
Момент затяжки:
Гайка оси:
90 Н.м (9,0 кгс.м, 65 футо-
фунтов)
6. Присоедините трос спидо-
метра.
1. Гайка оси
2. Гайка регулировки свободного хода педали
тормоза
3. Тяга тормоза
4. Рычаг тормозного кулака
5. Пластина регулировки натяжения привод-
ной цепи
EAU03519
Заднее колесо
Как снять заднее колесо
EW000122
8
8
8
8
8
Рекомендуется по поводу
технического обслуживния
колеса обращаться к диле-
ру фирмы “Ямаха”.
8
8
8
8
8
Обеспечьте надежную опо-
ру мотоцикла для исключе-
ния его падения.
1. Ослабьте гайку оси.
