ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

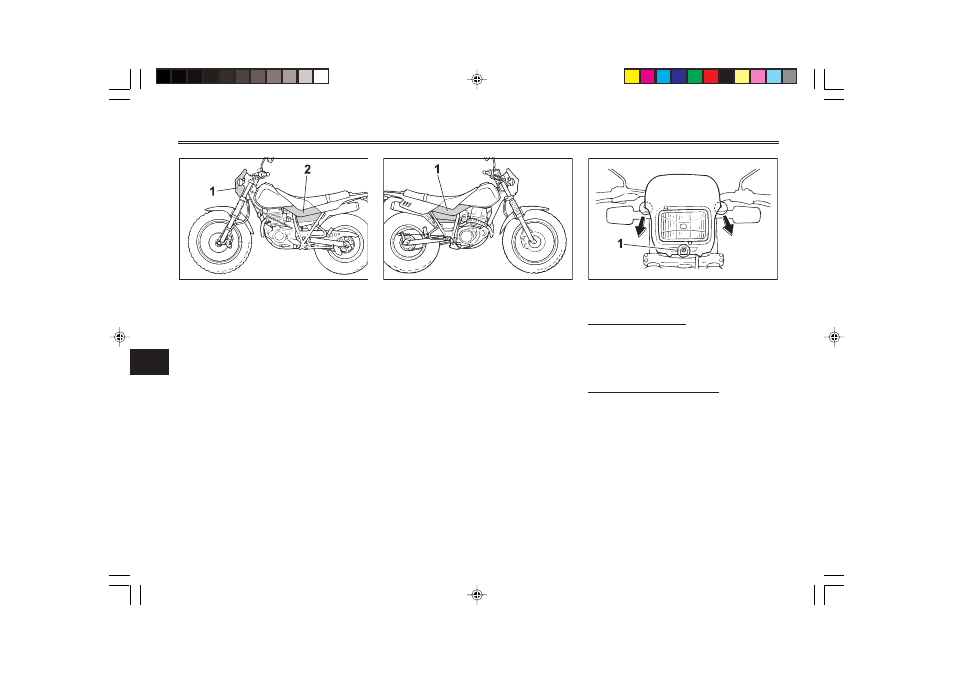

1. Кожух “А”
2. Панель А
EAU03516
Снятие и установка кожуха и
панелей
Показанные на рисунках кожух и
панели необходимо снимать для
выполнения некоторых операций
технического обслуживания,
описание которых приведено в
этой главе.
Руководствуйтесь инструкция-
ми этой главы каждый раз при
необходимости снятия и уста-
новки кожуха или панели.
1. Панель В
1. Винт
EAU01145
Кожух “А”
Как снять кожух
Выверните винт, а затем сними-
те кожух, как показано на рисун-
ке.
Как установить кожух
Установите кожух на место и за-
верните винт
