6-28
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

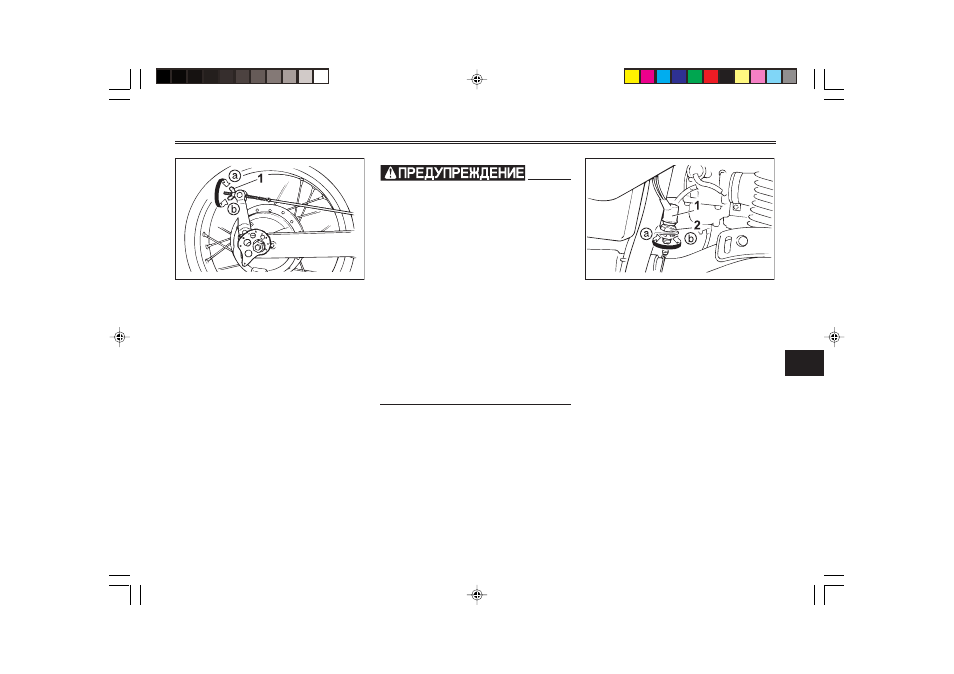

1. Выключатель стоп-сигнала
2. Регулировочная гайка
EAU00713
Регулировка выключателя
стоп-сигнала на заднем тор-
мозе
Выключатель стоп-сигнала на
заднем тормозе, который приво-
дится в действие педалью тор-
моза, считается отрегулирован-
ным правильно, если стоп-сигнал
загорается перед самым нача-
лом тормозного действия. Если
необходимо, отрегулируйте вы-
ключатель стоп-сигнала сле-
дующим образом:
Удерживая выключатель стоп-
сигнала на месте, вращайте ре-
гулировочную гайку. Для того,
чтобы стоп-сигнал загорался
1. Гайка регулировки свободного хода педали
тормоза
Для того, чтобы увеличить сво-
бодный ход педали тормоза, вра-
щайте регулировочную гайку на
тяге тормоза в направлении a.
Чтобы уменьшить свободный
ход, вращайте регулировочную
гайку в направлении b.
EW000106
8
8
8
8
8
После регулировки натяже-
ния приводной цепи или по-
сле снятия и установки зад-
него колеса, всегда прове-
ряйте свободный ход педа-
ли тормоза.
8
8
8
8
8
Если необходимую величи-
ну свободного хода педали
не удается получить ука-
занным выше способом, пору-
чите дилеру фирмы “Ямаха”
выполнить эту регулировку.
8
8
8
8
8
После регулировки свобод-
ного хода педали тормоза
проверьте действие стоп-
сигнала.
