Инструкция по эксплуатации Yamaha TW200R(C) (2003)
Страница 66
6-15
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

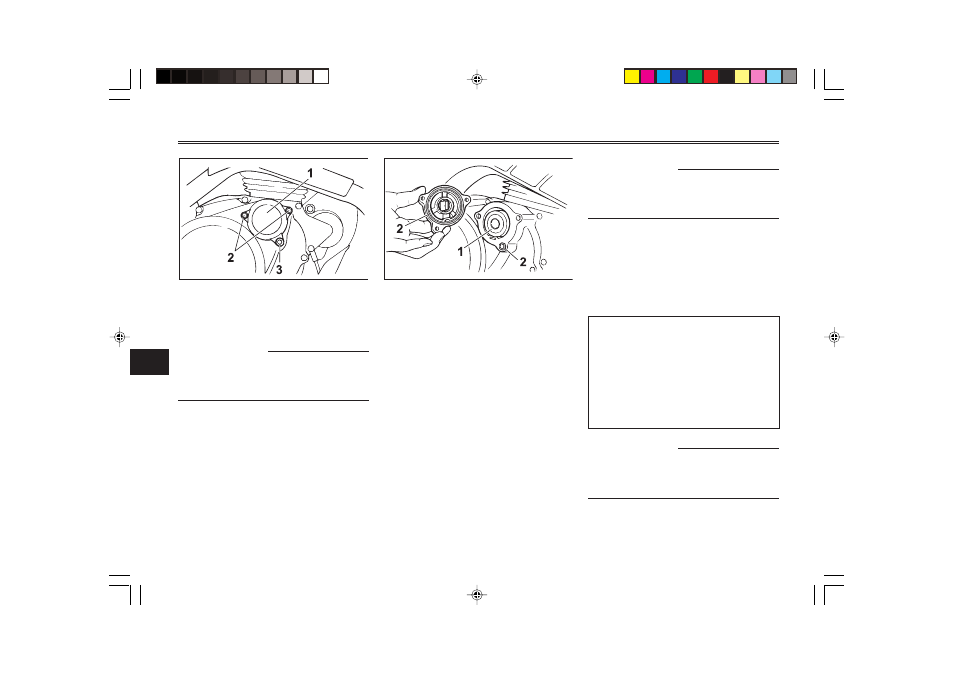

1. Крышка фильтрующего элемента масляного
фильтра
2. Болт (2 шт.)
3. Пробка сливного отверстия масляного
фильтра
ПРИМЕЧАНИЕ :
Если чистка фильтрующего эле-
мента не производится, пропус-
тите шаги 4-9.
4. Выверните пробку сливного
отверстия масляного фильт-
ра и слейте масло из фильт-
рующего элемента.
1. Фильтрующий элемент масляного фильтра
2. Уплотнительное кольцо (2 шт.)
5. Снимите крышку фильтрую-
щего элемента масляного
фильтра, вывернув болты.
6. Извлеките фильтрующий эле-
мент и снимите уплотнитель-
ные кольца.
7. Проверьте, нет ли на уплот-
нительных кольцах повреж-
дений, и замените их, если не-
обходимо.
8. Очистьте фильтрующий эле-
мент масляного фильтра рас-
творителем и установите его
на место.
ПРИМЕЧАНИЕ :
Проверьте, не поврежден ли
фильтрующий элемент, и замени-
те его, если необходимо.
9. Установите крышку фильт-
рующего элемента, закрепив
ее болтами, и установите
пробку сливного отверстия, а
затем затяните их с требуе-
мыми моментами.
Моменты затяжки:
Болты крышки фильтрую-
щего элемента:
10 Н.м (1,0 кгс.м)
Пробка сливного отвер-
стия фильтрующего эле-
мента масляного фильтра:
10 Н.м (1,0 кгс.м)
ПРИМЕЧАНИЕ :
Следите за тем, чтобы уплотни-
тельные кольца были установ-
лены правильно.
