ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
фирмой “Ямаха”, могут вызывать
потерю устойчивости, нарушение
управления, и безопасности
езды. Поскольку фирма “Ямаха”
не имеет возможности контро-
лировать качество дополни-
тельного оборудования или де-
талей, изготовленных другими
фирмами, она не может нести от-
ветственности за любые послед-
ствия, вызванные использовани-
ем устройств, не одобренных ею.

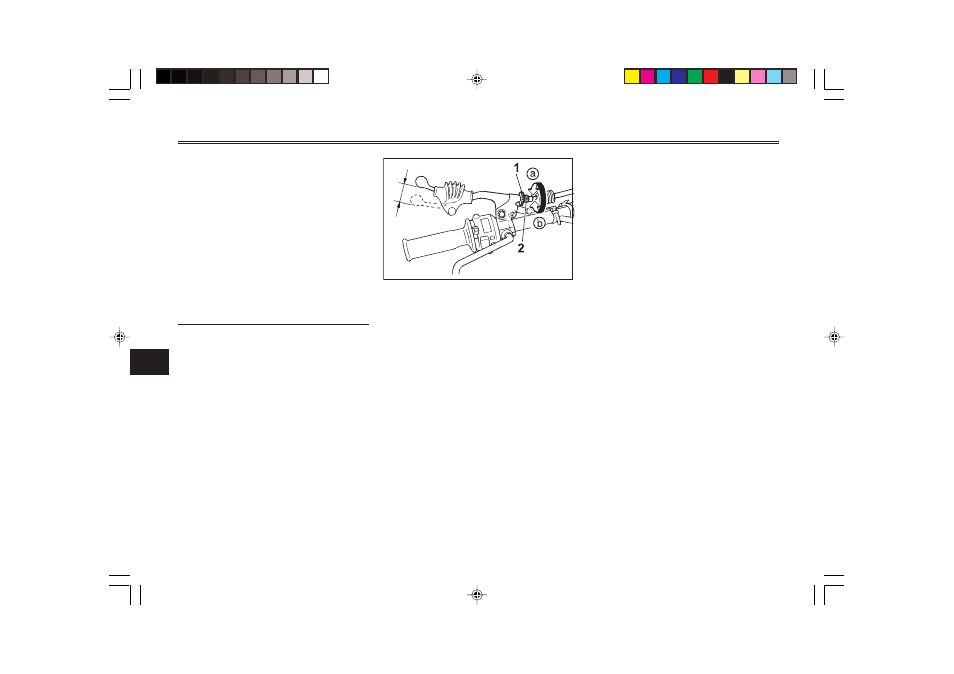

1. Контргайка (на рычаге сцепления)
2. Регулировочный штуцер
с. Свободный ход
EAU00694
Регулировка свободного хода
рычага сцепления
Величина свободного хода рыча-
га сцепления должна состав-
лять 10-15 мм, как показано на
рисунке. Периодически прове-
ряйте величину свободного хода
рычага сцепления и, если необ-
ходимо, регулируйте ее следую-
щим образом :
1. Ослабьте контргайку на ры-
чаге сцепления.
2. Для увеличения свободного
хода рычага сцепления вра-
щайте регулировочный шту-
цер в направлении a. А для
его уменьшения вращайте
штуцер в направлении b.
3. Если требуемая величина
свободного хода рычага сце-
пления была достигнута, за-
тяните контргайку и пропус-
тите остальные операции.
Если нет, то поступайте сле-
дующим образом:
4. Полностью заверните регу-
лировочный штуцер рычага
сцепления в направлении a
для того, чтобы освободить
трос сцепления.
