ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

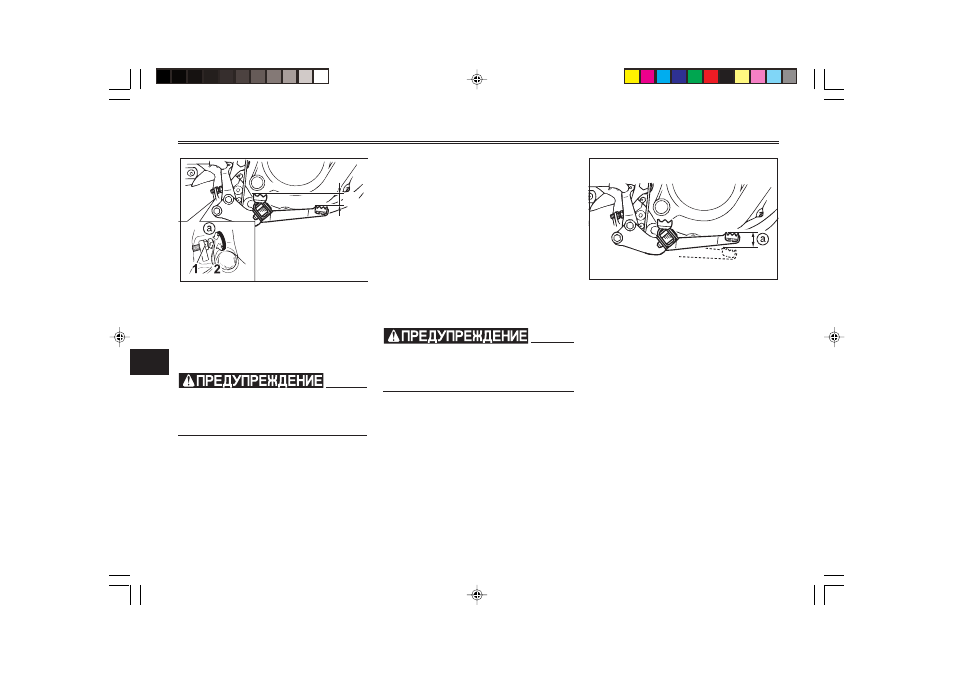

1. Контргайка
2. Регулировочный штуцер
с. Положение педали тормоза
EAU00707
Регулировка положения и
свободного хода педали тор-
моза
EW000104
Рекомендуется поручить выпол-
нение этих регулировок дилеру
фирмы “Ямаха”.
Положение педали тормоза
Верхняя часть педали тормоза
должна находиться приблизи-
тельно на 15 мм (0,6 дюйма)
ниже верхней части подножки.
Периодически проверяйте поло-
жение педали тормоза и, если не-
обходимо, регулируйте его сле-
дующим образом:
1. Ослабьте контргайку на пе-
дали тормоза.
2. Для того, чтобы поднять пе-
даль тормоза, вращайте регу-
лировочный болт в направле-
нии a. Чтобы опустить пе-
даль, вращайте регулировоч-
ный болт в направлении b.
3. Затяните контргайку.
EWA00044
После регулировки положения
педали тормоза необходимо от-
регулировать ее свободный ход.
a. Свободный ход педали тормоза
Свободный ход педали тормоза
Свободный ход педали тормоза
должен составлять 20-30 мм
(0,8-1,22 дюйма), как показано на
рисунке. Периодически прове-
ряйте величину свободного хода
педали тормоза и, если необхо-
димо, регулируйте ее следую-
щим образом:
