Инструкция по эксплуатации Yamaha TW200R(C) (2003)
Страница 77
6-26
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

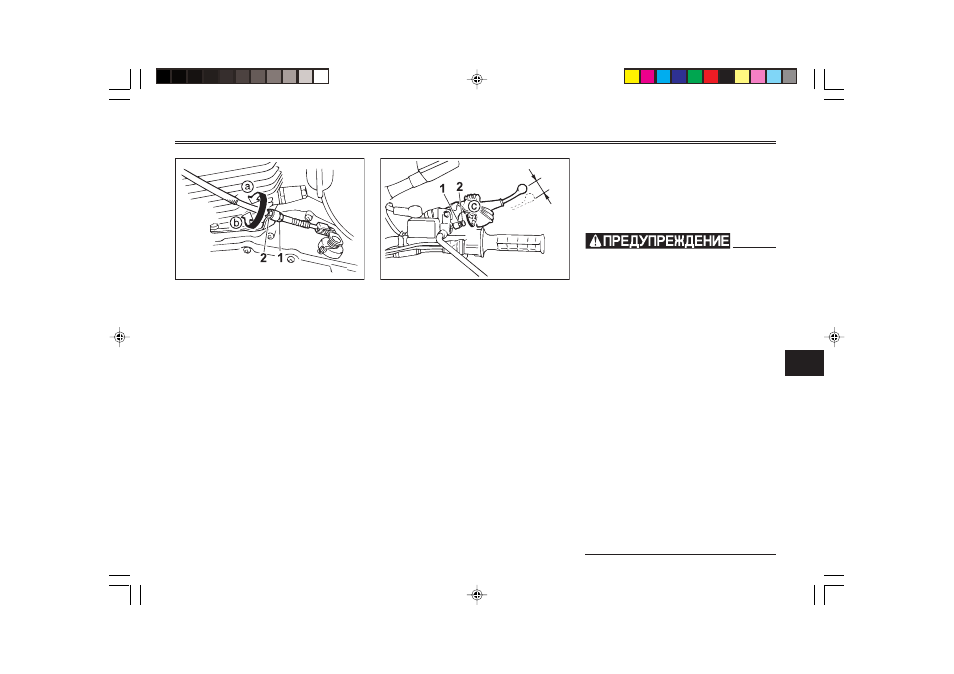

1. Контргайка (на картере двигателя)
2. Регулировочная гайка
5. Ослабьте контргайку на кар-
тере двигателя.
6. Для того, чтобы увеличить
свободный ход рычага сцеп-
ления, вращайте регулиро-
вочную гайку в направлении
a
.
Для того, чтобы уменьшить
свободный ход рычага сцеп-
ления, вращайте регулиро-
вочную гайку в направлении
b
.
7. Затяните контргайки на ры-
чаге сцепления и на картере
двигателя.
1. Контргайка
2. Регулировочный штуцер
с. Свободный ход
EAU00696
Регулировка свободного хода
рычага сцепления
Величина свободного хода рыча-
га тормоза должна составлять
5-8 мм, как показано на рисунке.
Периодически проверяйте вели-
чину свободного хода рычага
тормоза и, если необходимо, ре-
гулируйте ее следующим обра-
зом :
1. Ослабьте контргайку на ры-
чаге тормоза.
2. Для того, чтобы увеличить
свободный ход рычага тормо-
за, вращайте регулировочный
штуцер в направлении a.
Для того, чтобы уменьшить
свободный ход рычага тормо-
за, вращайте регулировочный
штуцер в направлении b.
3. Затяните контргайку.
EW000099
8
8
8
8
8
После регулировки свобод-
ного хода рычага тормоза
проверьте величину свобод-
ного хода и убедитесь в том,
что тормоз срабатывает
нормально.
8
8
8
8
8
Ощущение мягкости или
вязкости перемещения ры-
чага тормоза может свиде-
тельствовать о наличии
воздуха в гидравлической
системе. Если в гидравли-
ческой системе присутству-
ет воздух, поручите дилеру
фирмы “Ямаха” удалить воз-
дух из системы прежде, чем
продолжить эксплуатацию
мотоцикла. Воздух в гидрав-
лической системе ухудшает
эффективность торможения,
что может вести к потере
управления и к аварии.
