НАСТРОЙКА АУДИОВЫХОДА
DX8000 обеспечивает монофонический линейный сигнал в стандартном 0,125-дюймовом гнезде для подключения наушников на задней
панели ЦВЗУ. Рекомендуется подключать аудиовыход DX8000 к усилителю для усиления выходного сигнала до уровня, достаточного для
подключения громкоговорителя. На Рисунке показан пример конфигурации аудиовыхода.
ПРИМЕЧАНИЕ: В некоторых акустических системах усилители и громкоговорители встроены в единый блок. Такую
систему можно подключать прямо к аудиовыходу DX8000, внешнее усиление не требуется.
1.
Подключите аудиовыход DX8000 к усилителю звуковой частоты.
ПРИМЕЧАНИЕ: Для подключения к аудиовыходу DX8000 используйте аудиокабель с 0,125-дюймовой миниатюрной
вилкой на одном конце. Удостоверьтесь в том, что на другом конце кабеля имеются соответствующие разъемы для
подключения вашего усилителя.
2.
Подключите усилитель звуковой частоты к громкоговорителю.

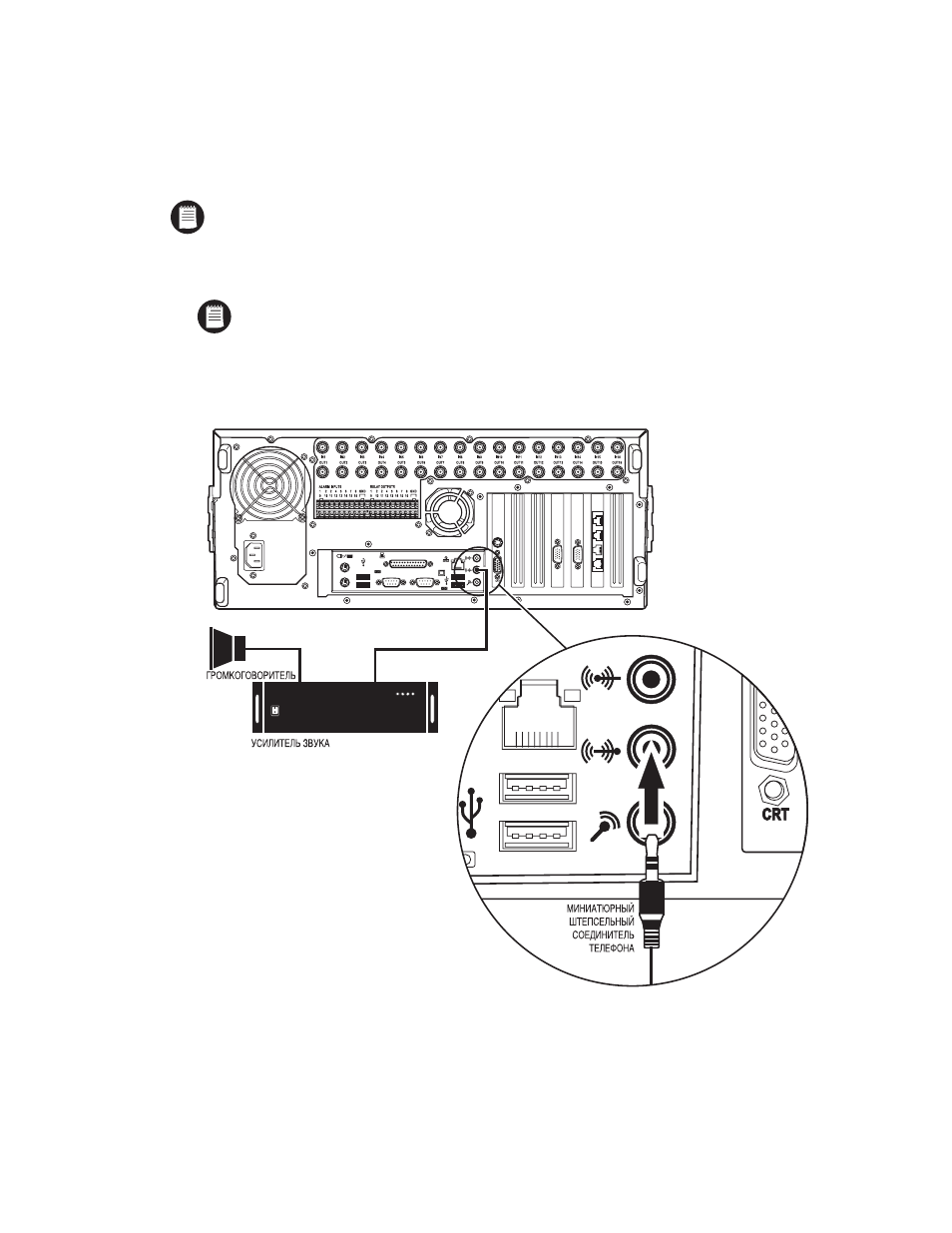

Рисунок 73. Пример конфигурации аудиовыхода
