22
C623M-RU (2/04)

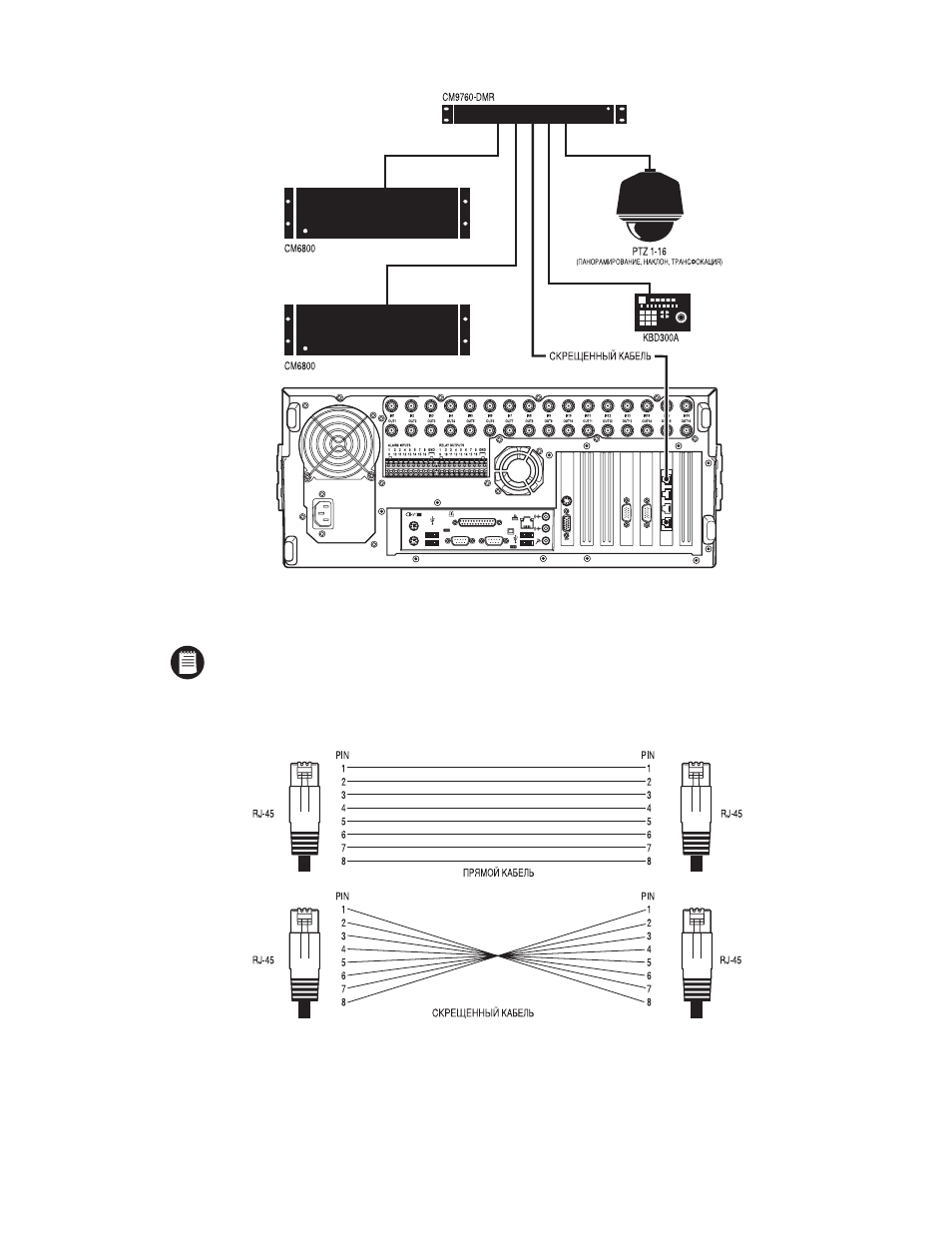

Рисунок 11. Пример 2 конфигурации RS-422/RS-485
ПРИМЕЧАНИЕ: Для разных типов устройств могут потребуются различные схемы кабельной разводки. Для продуктов Pelco
обычно используются прямой или скрещенный кабель. Проверьте правильность подключения кабелей и разъемов по
документации, поставляемой с вашим устройством PTZ (панорамирования, наклона, трансфокации). На Рисунке 12 показаны
схемы прямого и скрещенного кабеля.
Рисунок 12. Схемы кабелей
