ИНСТАЛЛЯЦИЯ РЕЛЕЙНЫХ ВЫХОДОВ
В ЦВЗУ DX8000 имеется 8 или 16 релейных выходов, их число зависит от конфигурации вашей системы. Каждый вход
запрограммирован на работу в качестве нормально разомкнутой или нормально замкнутой цепи. Сигнал с релейного выхода управляет
устройством, подключенным к этому выходу.
ВАЖНО: Максимальные параметры нагрузки реле: 120 В переменного тока, 0,5 А; 24 В постоянного тока, 1 А.
Для подключения релейного выхода:
1.
Вставьте синие клеммные колодки в релейный разъем на задней панели видеозаписывающего устройства.
2.
Соедините одним проводом устройство с одним зажимом релейного выхода, имеющим номер от 1 до 16.
ПРИМЕЧАНИЕ: Номер релейного выхода может отличаться от номера сигнального входа. Все действия сигнальных
входов и релейных выходов программируются.
3.
Подключите второй провод от реле к выводу заземления (GND).
4.
Порядок программирования релейных выходов изложен в Operation/Programming manual.

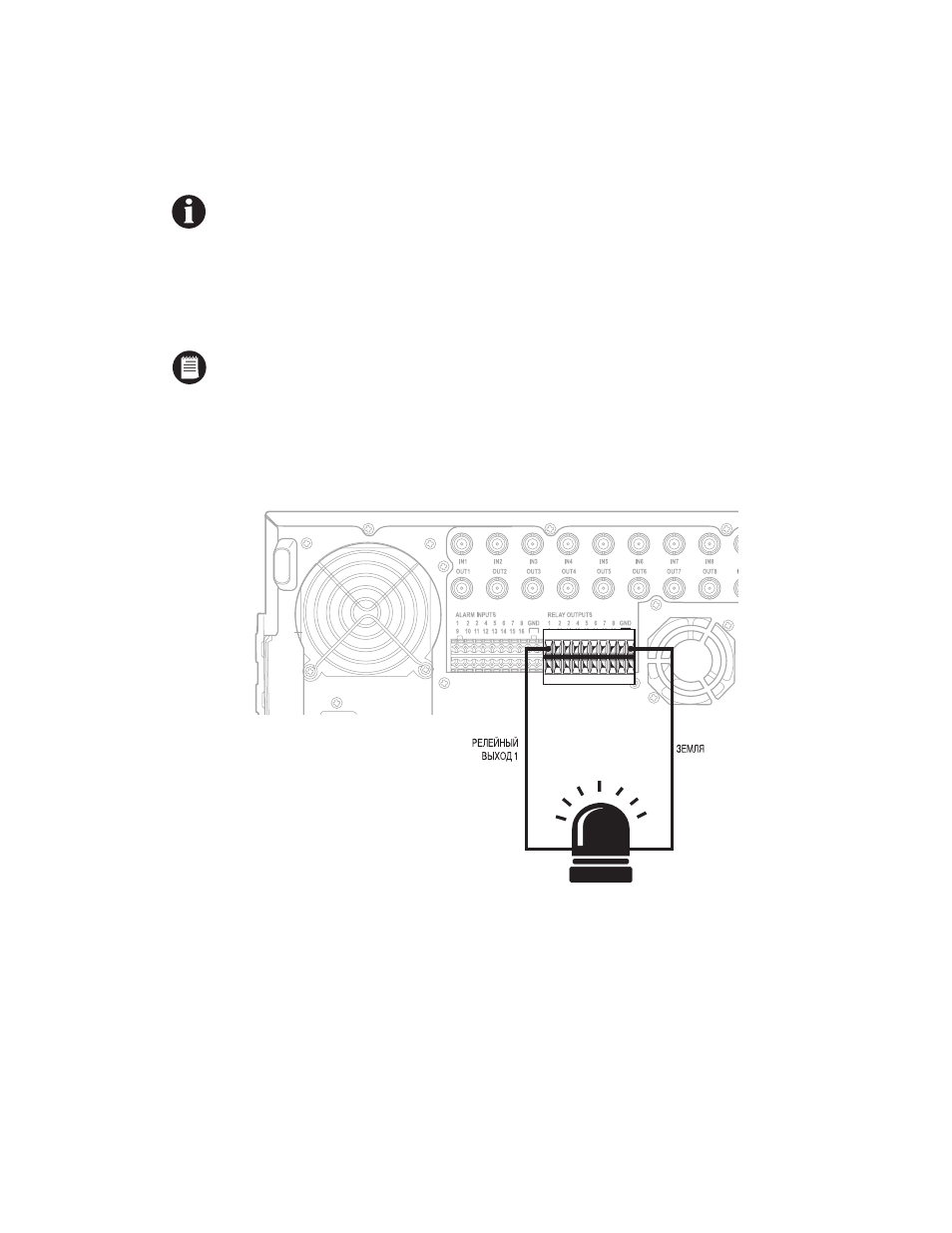

Рисунок 14. Инсталляция клеммных колодок релейных выходов
