Инструкция по эксплуатации Pelco DX C623M-RU
Страница 80
78
C623M-RU (2/04)
2.
Подключите каждый из восьми аудиоразъемов типа RCA к линейному источнику звука (коэффициент усиления +4 дБ). См. Рисунок 71.
ВАЖНО: DX8000-AUD принимает только несбалансированные линейные аудиосигналы. Сигналы линейного уровня
требуют напряжения между -1 В и +1 В с импедансом не менее 1 к
Ω. Это означает, что выходной сигнал большинства
микрофонов недостаточен для работы при прямом подключении к аудиовходам DX8000. В большинстве приложений
потребуется предусилитель, например, предусилитель Louroe Electronics ASK-4
®
KIT #101 для усиления сигнала с микрофона
до уровня, приемлемого для ввода в DX8000.
3.
Порядок конфигурирования дополнительных возможностей записи звука в DX8000 приведен в Operation/Programming manual.

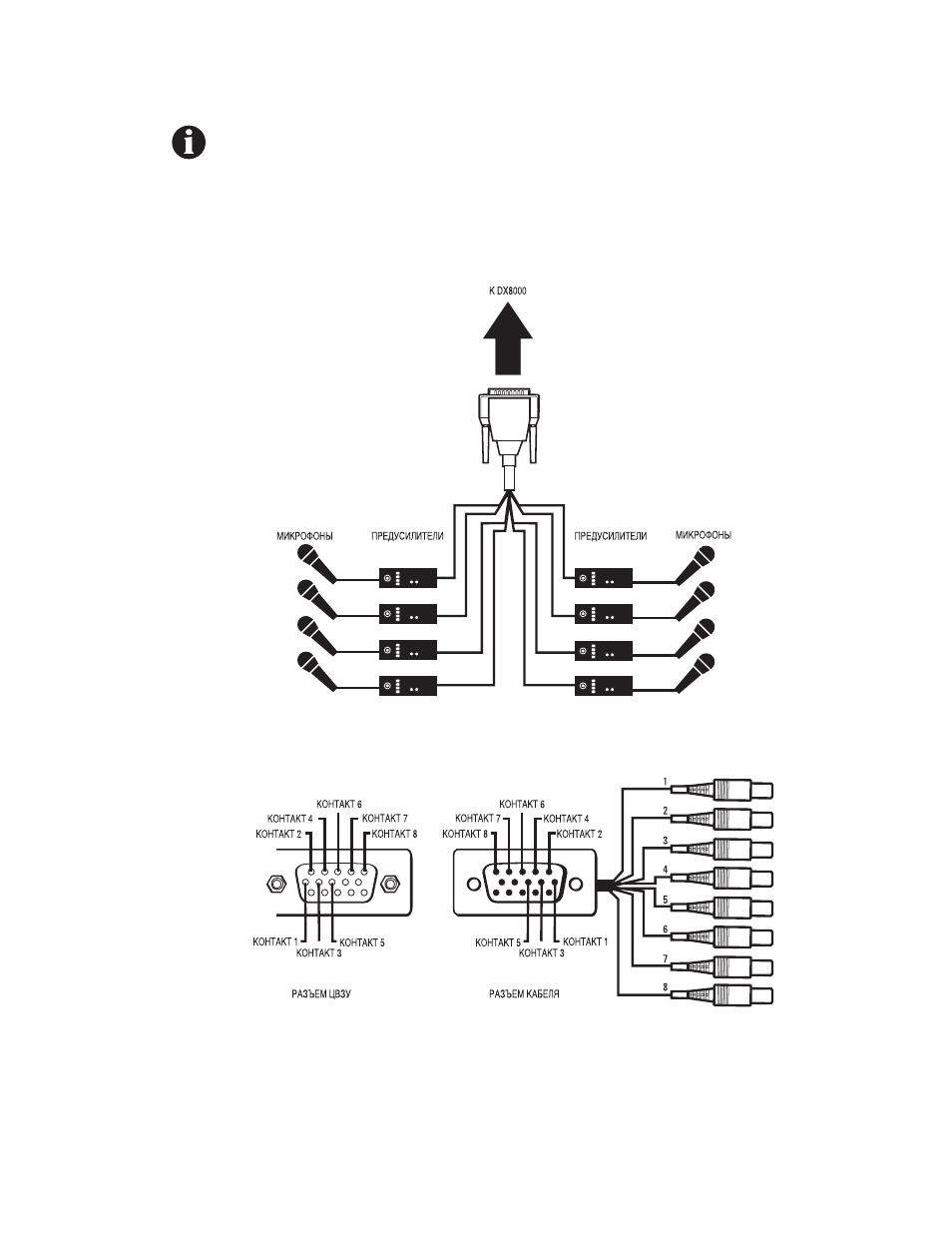

Рисунок 71. Пример конфигурации аудио разъема
Рисунок 72. Пример разводки выводов кабеля аудио входа
