C623M-RU (2/04)
23
ИНСТАЛЛЯЦИЯ СИГНАЛЬНОГО ВХОДА
В ЦВЗУ DX8000 имеется 8 или 16 сигнальных входов с беспотенциальными контактами, их число зависит от конфигурации вашей
системы. Каждый вход запрограммирован на работу в качестве нормально разомкнутой или нормально замкнутой цепи.
Для подключения сигнального входа:
1.
Вставьте зеленые клеммные колодки в сигнальный разъем на задней панели видеозаписывающего устройства.
2.
Соедините одним проводом устройство-источник с одним зажимом входа от датчика, имеющим номер от 1 до 16.
3.
Подключите второй провод от устройства-источника к выводу заземления (GND).
4.
Порядок программирования сигнальных входов изложен в Operation/Programming manual.

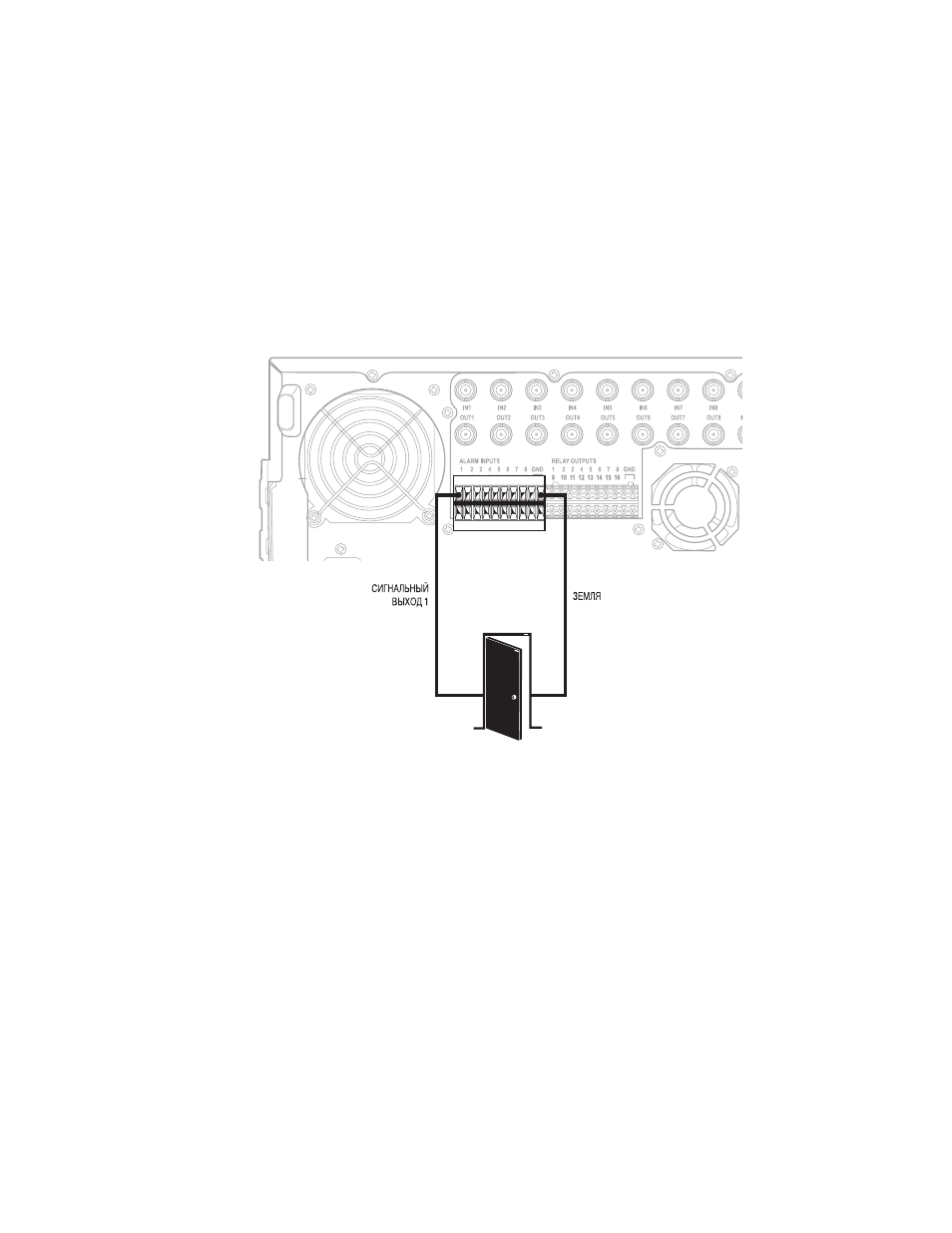

Рисунок 13. Инсталляция клеммных колодок сигнальных входов
