C623M-RU (2/04) 21
НАСТРОЙКА КОММУНИКАЦИОННОГО ПОРТА RS-422/RS-485
ЦВЗУ DX8000 имеет четыре независимо конфигурируемых коммуникационных порта RJ-45. Все порты поддерживают стандарты
интерфейсов RS-422 и RS-485. Каждый порт может взаимодействовать и разными устройствами PTZ (панорамирования, наклона,
трансфокации) и управлять ими. Примерами могут служить купольные системы Spectra
™ III и системы позиционирования
Esprit ® компании Pelco. В примере конфигурации, приведенной на Рисунке 10, показан ЦВЗУ DX8000, к которому непосредственно
подключаются до четырех устройств PTZ (панорамирования, наклона, трансфокации) и еще до 16 устройств через блок передачи
программ Pelco CM9760-CDU-T. На Рисунке 11 показано подключение нескольких устройств, поддерживающих RS-422/RS-485, включая
DX8000. В этом примере показана возможность объединения блоком управления данными CM9760-DMR данных протоколов Pelco P и D.
ВАЖНО: Для обеспечения нормального функционирования устройства должны быть совместимыми со стандартами
интерфейсов RS-422 или RS-485 и должны иметь возможность взаимодействовать по протоколам Pelco P, D или Coaxitron
® .
1. Используя неэкранированной кабель “витая пара” (UTP), подключите до четырех совместимых с RS-422/RS-485 устройств к
гнездам RJ-45, находящимся на задней панели блока.
ПРИМЕЧАНИЕ: Pelco рекомендует использовать кабель UTP калибра 22 или 24. При длине кабеля более 400
футов рекомендуется использовать кабель UTP категории 5.
2. Настройте коммуникационные параметры DX8000 и устройства PTZ (панорамирование, наклон, трансфокация).
Коммуникационными параметрами являются скорость (baud rate), четность (контроль на четность или нечетность), количество
битов контроля четности, количество битов данных и количество стоповых битов.
ПРИМЕЧАНИЕ: Инструкции по настройке коммуникационных параметров вашего ЦВЗУ приведены в разделе
Конфигурирование программного обеспечения порта RS-422/RS-485. Конфигурирование коммуникационных параметров
вашего устройства PTZ (панорамирование, наклон, трансфокация) описано в документации, прилагаемой к этому устройству.

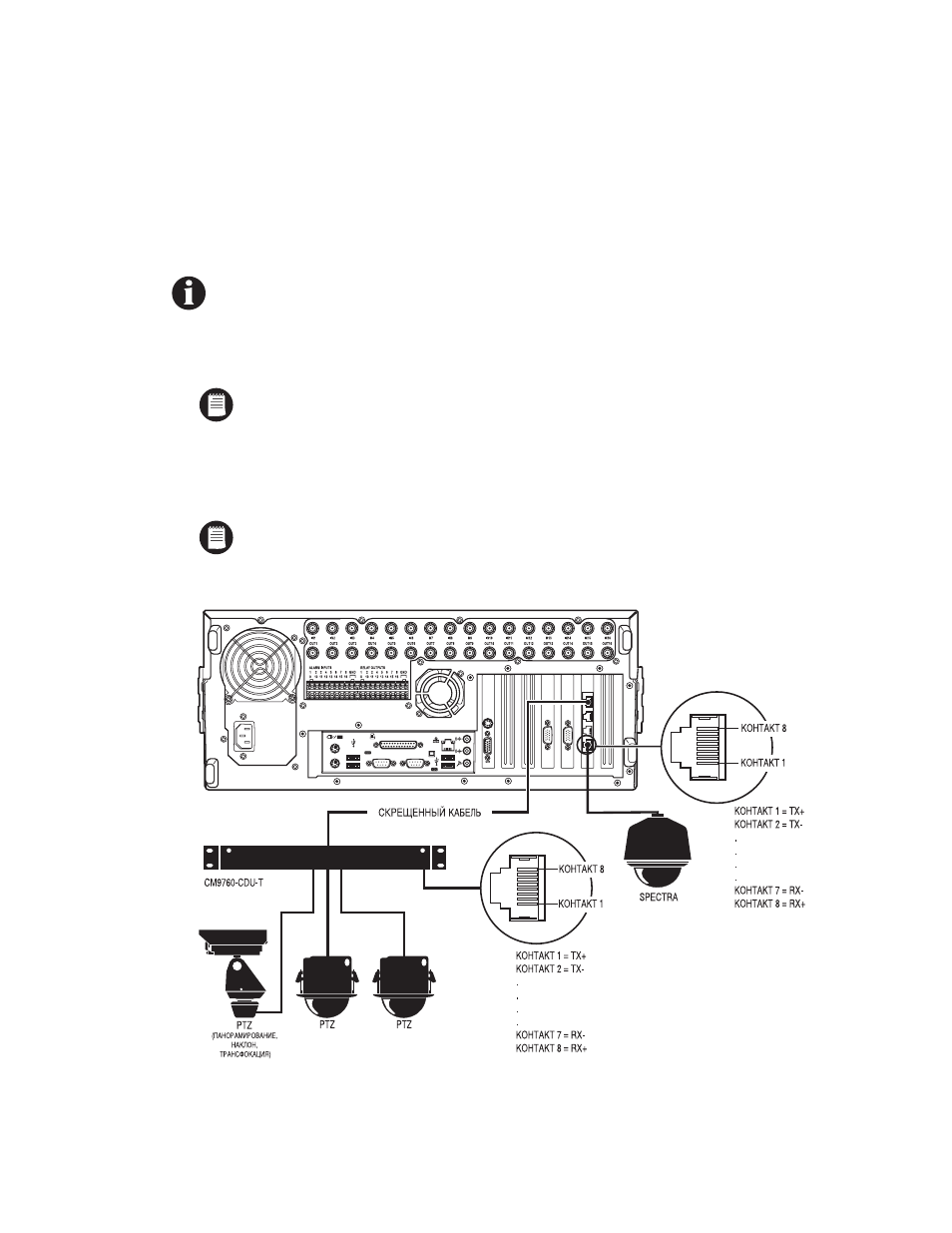

Рисунок 10. Пример 1 конфигурации RS-422/RS-485
