20 C623M-RU (2/04)
НАСТРОЙКА СЕТИ
ЦВЗУ серии DX8000 поддерживает удаленную визуализацию и администрирование в конфигурациях клиент-сервер и одноранговых
конфигурациях. DX8000 совместим с протоколом TCP/IP с поддерживает подключние к сети Fast Ethernet (100BaseT). Во избежание
возможных сетевых конфликтов перед инсталляцией DX8000 проконсультируйтесь с администратором своей сети.
Для доступа по TCP/IP подключите DX8000 к 100 Мб/с коммутируемой сети Ethernet. Используйте стандартный кабель категории 5 или,
что лучше, неэкранированную витую пару (UTP) с разъемами RJ-45.
Чтобы сконфигурировать аппаратную часть DX8000 для доступа к сети:
1. Подключите один конец кабеля “неэкранированная витая пара” (UTP) к сетевому порту на задней панели DX8000, как показано на Рис. 8.
2. Подключите другой конец кабеля UTP к порту стандартного коммутатора Fast Ethernet.

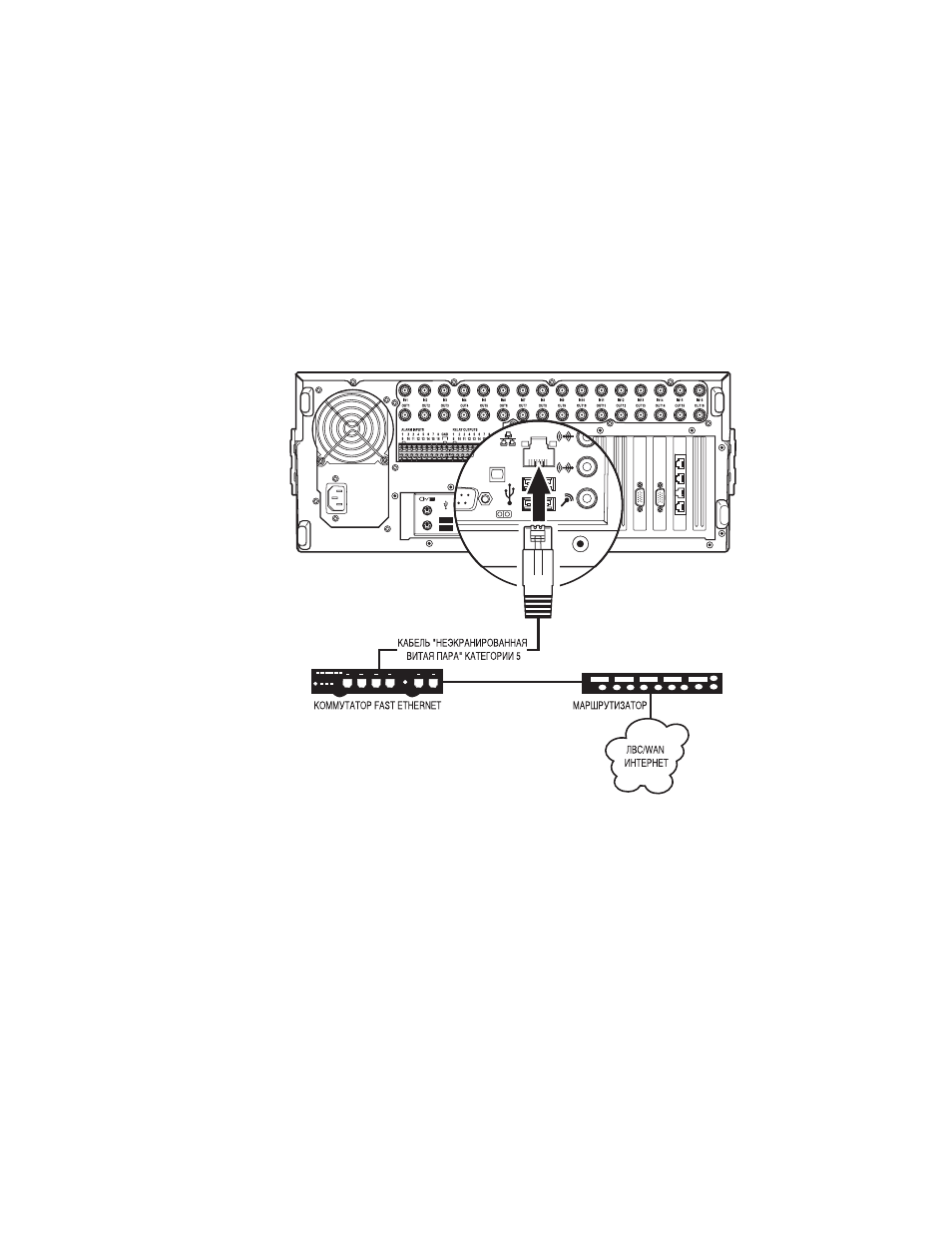

Рисунок 9. Подключение кабеля ЛВС/WAN (Глобальной сети)
