14
C623M-RU (2/04)
Монтаж оборудования в стойку
12
Для инсталляции блока в аппаратурную стойку:
1.
Открутите 12 винтов крепления левой и правой боковых пластин блока. Сохраните эти боковые пластины и винты для возможного
использования в будущем.

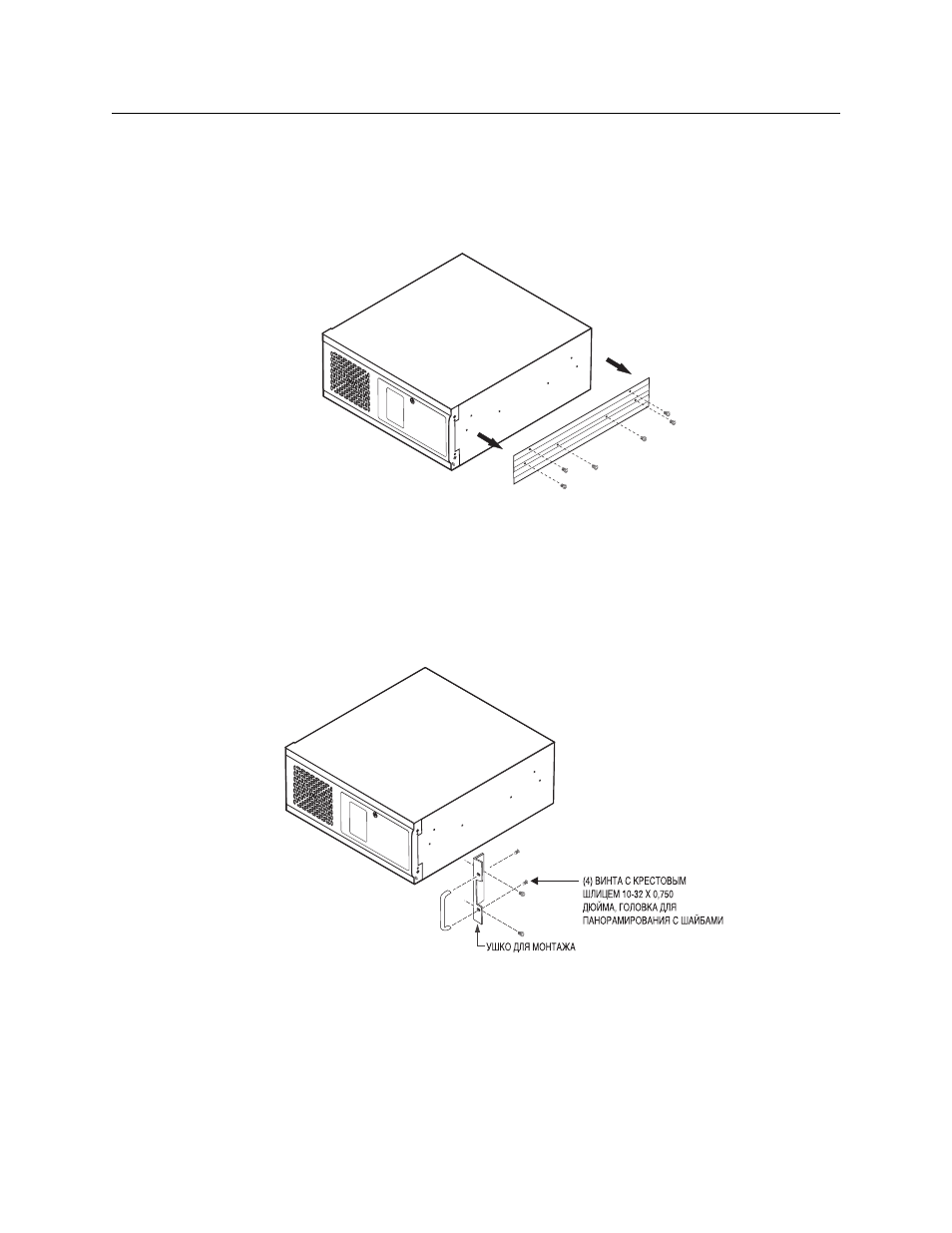

Рисунок
4. Снимите левую и правую боковые пластины
2.
Используя четыре приложенных винта с крестовым шлицем 10-32 x 0,5 дюйма, привинтите ручки к монтажным ушкам. См. Рисунок 5.
3.
Прикрепите монтажные ушки к блоку, используя для каждой стороны два из приложенных винтов Torx с панорамной головкой M3 x 8 мм.
Для затяжки винтов используйте ключ Torx типа L номер 10.
Рисунок
5. Установка монтажных ушек и ручек
