Внутренние ЧМ и АМ антенны поставляются
вместе с данным аппаратом. Подключите каждую
антенну надлежащим образом к соответствующим
терминалам. Вообще, данные антенны должны
обеспечивать достаточно сильный прием сигнала.
•
Рамочная АМ антенна должна быть установлена на
расстоянии от данного аппарата.
•
Внешняя антенна, установленная надлежащим
образом, принимает радиоволны чище, чем внутренняя
антенна. При плохом качестве приема, установите
внешнюю антенну. Для получения более подробной
информации о внешних антеннах, обратитесь к
ближайшему авторизированному дилеру Yamaha или в
сервис центр.
•
Рамочная АМ антенна должна всегда оставаться
подключенной, даже при подключении внешней АМ
антенны к данному аппарату.

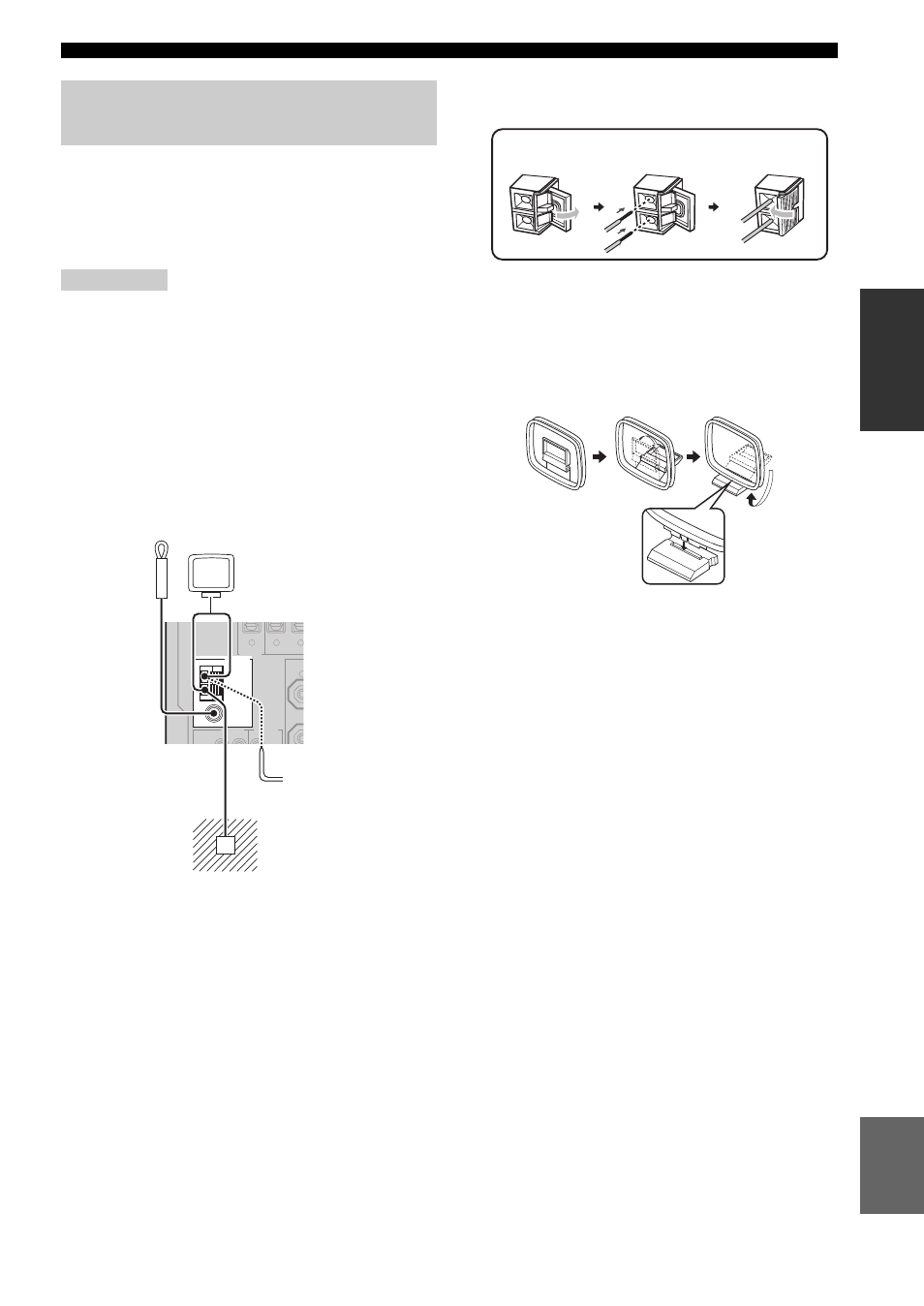

Подключение провода рамочной АМ антенны
y
Провод рамочной AM антенны не обладает
полярностью, и к терминалу AM или GND можно
подключать любой конец провода.
Сборка поставляемой рамочной АМ антенны
Подключение ЧМ и АМ
антенн
Примечания
ANTENNA
REMOTE
DIGITAL
OUTPUT
TRIGGER
OUT
OPTIC
DV
AM
GND
FRO
ZO
MD/CD-R MD/CD-R
FM
UNBAL.
R
3
2
1
75
Ω
Внутренняя ЧМ
антенна
(поставляется)
Заземление (терминал GND)
Для обеспечения максимальной безопасности и
уменьшения помех, подключите терминал антенны
GND к хорошему заземлению. Хорошим заземлением
может послужить металлический штырь, введенный в
сырую землю.
Рамочная АМ антенна
(поставляется)
Внешняя АМ
антенна
Используйте 5-10 м
провод с виниловым
покрытием,
вытянутый наружу
через окно.
Откройте рычажок
Вставьте
Закройте рычажок
