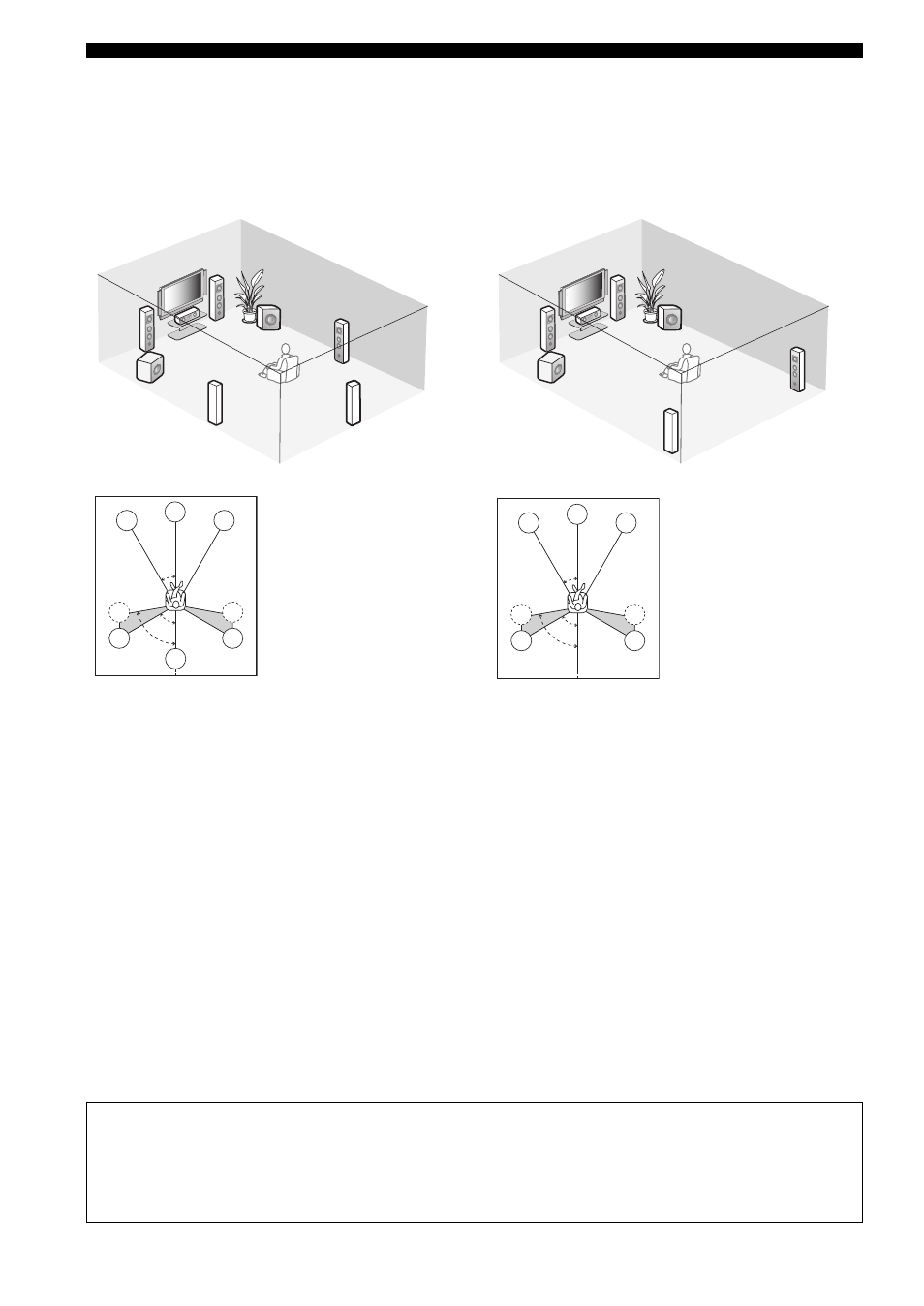

■ 6.1-канальное расположение колонок
Для информации по подключению, смотрите стр. 14.
y
Рекомендуется также добавить колонки присутствия для
эффектов звучания программы звукового поля CINEMA
DSP. Смотрите стр. 13 для более подробной информации.
Фронтальные левая и правая колонки
Центральная колонка
Левая и правая колонки окружающего звучания
Сабвуфер(ы)
Функции и настройки каждой колонки такие же,
как и для 7.1-канального расположения колонок
(смотрите стр. 11).
Тыловая колонка окружающего звучания
Для одной колонки окружающего звучания, ее
следует подключить к терминалу колонки
SURROUND BACK SINGLE, и одну тыловую
колонку окружающего звучания следует установить
за местом слушателя. Сигналы тылового левого и
правого каналов окружающего звучания
микшируются и выводятся на одну тыловую колонку
окружающего звучания при установке “SUR.B L/R
SP” на “SMLx1” или “LRGx1” (смотрите стр. 77).
■ 5.1-канальное расположение колонок
Для информации по подключению, смотрите стр. 14.
y
Рекомендуется также добавить колонки присутствия для
эффектов звучания программы звукового поля CINEMA
DSP. Смотрите стр. 13 для более подробной информации.
Фронтальные левая и правая колонки
Центральная колонка
Сабвуфер(ы)
Функции и настройки каждой колонки такие же,
как и для 7.1-канального расположения колонок
(смотрите стр. 11).
Левая и правая колонки окружающего звучания
Подключите колонки окружающего звучания к
терминалам колонок SURROUND, даже при
установке колонок окружающего звучания за
местом слушателя. Для получения ровного и
целого звукового поля за местом слушателя,
установите левую и правую колонки окружающего
звучания сзади далее по сравнению с установкой в
7.1-канальном расположении колонок. Сигналы
тылового канала окружающего звучания
направляются на левую и правую колонки
окружающего звучания, если “SUR.B L/R SP”
установлен на “NONE” (смотрите стр. 77).
FR
FL
SB
SL
SR
C
SW
SW
60˚
30˚
80˚
FR
SB
SL
SL
C
SR
SR
FL
Обозначения колонок
FL/FR
: Фронтальная
левая/правая
C
: Центральная
SL/SR
: Левая/правая
окружающего звучания
SB
: Тылового
окружающего звучания
SW
: Сабвуфер
FR
FL
SL
SR
SW
SW
C
60˚
30˚
80˚
FR
SL
SL
C
SR
SR
FL
Обозначения колонок
FL/FR
: Фронтальная
левая/правая
C
: Центральная
SL/SR
: Левая/правая
окружающего звучания
SW
: Сабвуфер
Для других комбинаций колонок
Можно прослушивать многоканальные источники с помощью программ звукового поля с
использованием комбинации колонок, кроме 7.1/6.1/5.1-канальных комбинаций колонок.
Используйте функцию автоматической настройки (смотрите стр. 32) или установите параметр “SPEAKER
SET” в “MANUAL SETUP” (смотрите стр. 76) на вывод окружающего звучания на подключенные колонки.
