Подключения
П
О
ДГ
О
Т
ОВКА
Ру
сс
к
и
й

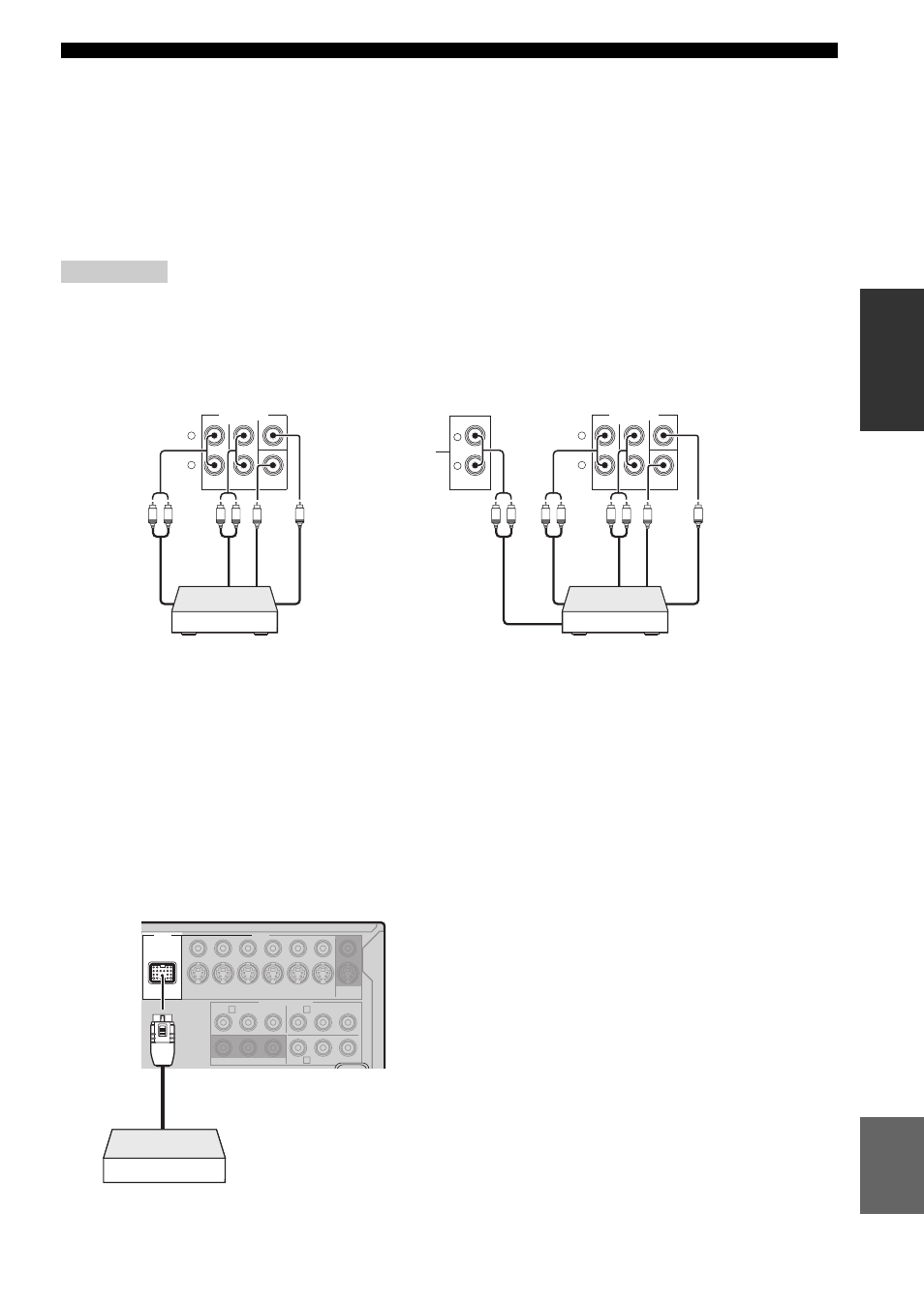

■ Подключение многоформатного проигрывателя или внешнего декодера
Данный аппарат оборудован 6-ю дополнительными входными гнездами (левым и правым FRONT, CENTER, левым
и правым SURROUND и SUBWOOFER) для дискретного многоканального приема от многоформатного
проигрывателя, внешнего декодера, звукового процессора или предусилителя.
При установке “INPUT CH” на “8CH” в “MULTI CH” (смотрите стр. 86), для приема 8-канальных сигналов, можно использовать
входные гнезда, назначенные как “FRONT” в “MULTI CH” (смотрите стр. 86) вместе с гнездами MULTI CH INPUT.
Подключите выходные гнезда многоформатного проигрывателя или внешнего декодера к гнездам MULTI CH
INPUT. Убедитесь, что левое и правое выходные гнезда подключены к левому и правому входным гнездам для
фронтального канала и канала окружающего звучания.
•
При выборе компонента, подключенного к гнездам MULTI CH INPUT как источника поступающего сигнала
(смотрите стр. 43), данный аппарат автоматически выключает цифровой процессор звукового поля, и выбор
программ звукового поля становится невозможным.
•
Данный аппарат не перенаправляет сигналы, поступающие в гнезда MULTI CH INPUT, для компенсации звучания
от отсутствующих колонок. Перед использованием данной функции, рекомендуется подключить как минимум 5.1-
канальную акустическую систему.
*1
Входные аналоговые аудиогнезда, назначенные как “FRONT” в “MULTI CH” (смотрите стр. 86).
■ Подключение универсального дока
Yamaha для iPod или адаптера Bluetooth
Данный аппарат оборудован терминалом DOCK на
задней панели, который позволяет подключить
универсальный док Yamaha для iPod (например, YDS-
10, продающийся отдельно) или адаптер Bluetooth
(например, YBA-10, продающийся отдельно).
Подключите универсальный док Yamaha для iPod или
адаптер Bluetooth к терминалу DOCK на задней
панели данного аппарата через специальный кабель.
y
Смотрите “Использование iPod™” на стр. 60 по
воспроизведению компонента iPod и “Использование
компонентов Bluetooth™” на стр. 62 по
воспроизведению компонента Bluetooth.
Примечания
L
R
MULTI CH INPUT
SB (8CH)
SUB
WOOFER
CENTER
FRONT (6CH)
SURROUND
L
R
L
R
В
ы
хо
д са
бв
уф
ера
Многоформатный проигрыватель/
Внешний декодер (5.1-канальный выход)
Це
нтра
ль
ный вых
о
д
Вы
хо
д
окру
жа
юще
го
зв
уча
ния
Фронта
ль
ны
й вы
ход
L
R
MULTI CH INPUT
SB (8CH)
SUB
WOOFER
CENTER
FRONT (6CH)
SURROUND
L
R
*1
L
R
L
R
L
R
Многоформатный проигрыватель/
Внешний декодер (7.1-канальный выход)
Ф
ронт
аль
н
ый
вы
хо
д
В
ы
хо
д са
бв
уф
ера
Це
нтра
ль
ный вых
о
д
В
ы
хо
д ты
лов
ог
о
окру
жа
юще
го зв
уча
ния
Вы
хо
д
окру
жа
юще
го
зв
уча
ния
DOCK
VIDEO
COMPONENT VIDEO
DVD
DVD
DTV/CBL
S VIDEO
VIDEO
DTV/CBL
DVR
DVR
MONITOR OUT
VCR
OUT
IN
IN
OUT
MONITOR
OUT
Y
P
R
P
B
Y
P
R
P
B
A
B
C
Yamaha Универсальный док для
iPod или адаптер Bluetooth
