21
Ru
Подключения
П
О
ДГ
О
Т
ОВКА
Ру
сс
к
и
й
•
При установке “VIDEO CONV.” на “OFF” (смотрите
стр. 88), обязательно выполните такой же тип
видеоподключения, как и для телевизора (смотрите
стр. 20). Например, при подключении телевизора к
гнезду VIDEO MONITOR OUT данного аппарата,
подключите другие компоненты к гнездам VIDEO.
•
При установке “VIDEO CONV.” на “ON” (смотрите
стр. 88), преобразованные видеосигналы выводятся
только на гнезда MONITOR OUT. Для записи
источника, произведите одинаковые типы
видеоподключений между каждым компонентом.
•
Для выполнения цифрового подключения к
компоненту, кроме компонента по умолчанию для
каждого гнезда DIGITAL INPUT или DIGITAL
OUTPUT, выберите соответствующую установку для
“OPTICAL OUT”, “OPTICAL IN”, или “COAXIAL IN”
в “I/O ASSIGNMENT” (смотрите стр. 84).
•
При подключении DVD-проигрывателя к гнездам
DIGITAL INPUT (OPTICAL) и DIGITAL INPUT
(COAXIAL) одновременно, приоритет отдается
сигналам, поступающим в гнездо DIGITAL INPUT
(COAXIAL).

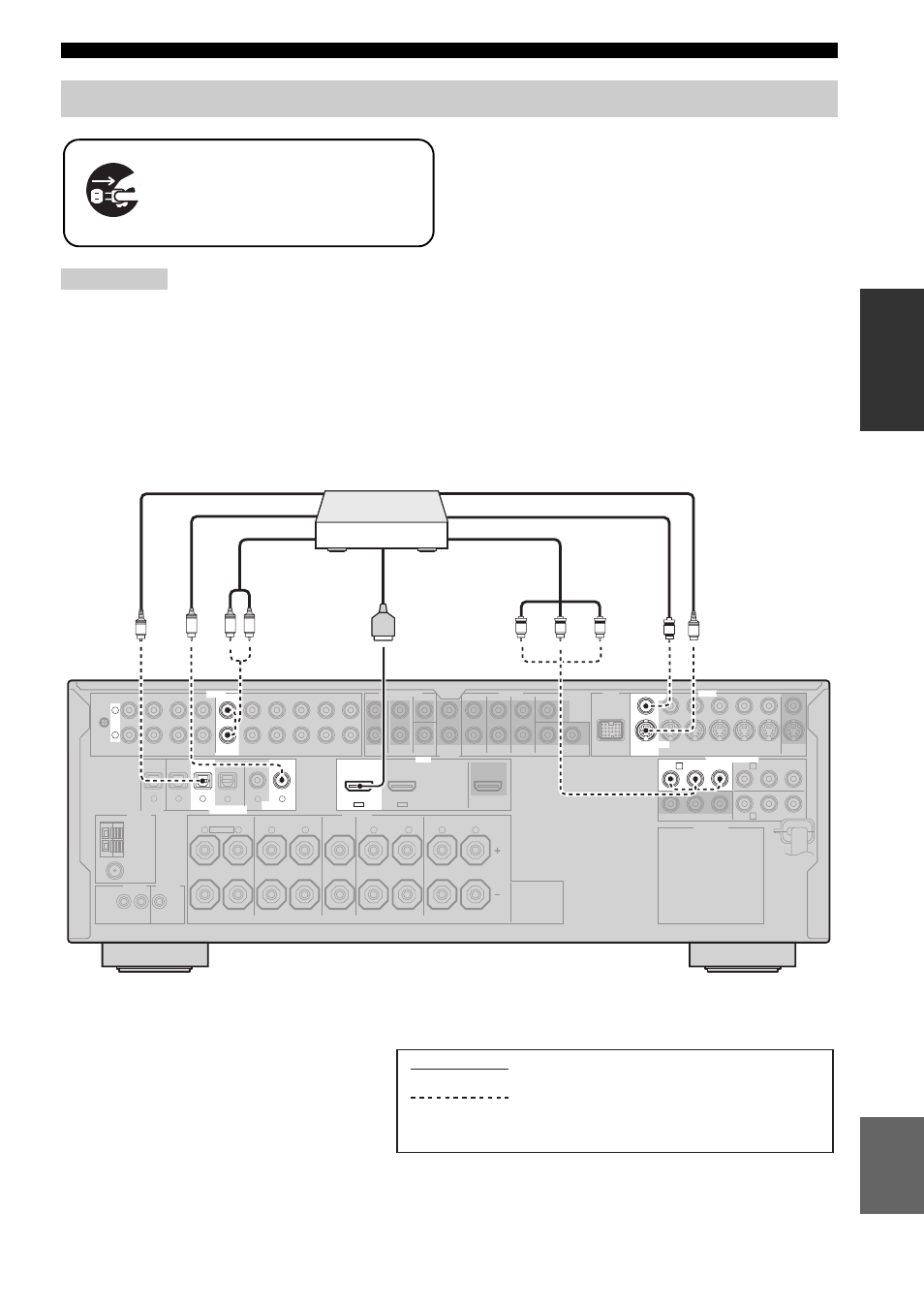

■ Подключение DVD-проигрывателя
Подключение других компонентов
Примечания
Убедитесь, что данный аппарат и
другие компоненты отсоединены
от розеток переменного тока.
AC OUTLETS
R
L
AUDIO
MULTI CH INPUT
PRE OUT
DOCK
VIDEO
COMPONENT VIDEO
HDMI
DIGITAL INPUT
ANTENNA
REMOTE
DIGITAL
OUTPUT
TRIGGER
OUT
SPEAKERS
DVD
SUBWOOFER
FRONT
SB (8CH)
ZONE 2
OUT
SUB
WOOFER
SUR. BACK
SURROUND
SINGLE
CENTER
CENTER
FRONT (6CH)
SURROUND
DVD
DTV/CBL
S VIDEO
VIDEO
DTV/CBL
DVR
DVR
MONITOR OUT
VCR
OUT
IN
IN
OUT
1
2
DVD
DVD
CD
DTV/CBL
OPTICAL
COAXIAL
DVD
OUT
SURROUND BACK/BI-AMP
SURROUND
CENTER
FRONT A
AM
+12V
15mA MAX.
GND
FRONT B/ZONE B/
ZONE 2/PRESENCE
DTV/CBL
DVD
MD/CD-R MD/CD-R
PHONO
GND
CD
MD/
CD-R
IN
(PLAY)
OUT
(REC)
DTV/CBL
DVR
VCR
OUT
IN
IN
OUT
IN
OUT
MONITOR
OUT
FM
UNBAL.
R
L
R
L
R
L
R
L
6
5
4
3
2
1
IN2
IN1
EXTRA SP
Y
P
R
P
B
Y
P
R
P
B
A
B
C
75
Ω
R
L
C
O
V
S
P
R
P
B
Y
DVD-проигрыватель
Выход HDMI
Компонентный видеовыход
Выход S-video
Видеовыход
Оптический выход
Аудиовыход
обозначает рекомендуемые подключения
обозначает альтернативные подключения
(Одно для видеоподключения, и одно для
аудиоподключения)
Коаксиальный выход
