Подключения
Подключите телевизор (или проектор) к гнезду
HDMI OUT, гнездам COMPONENT VIDEO
MONITOR OUT, гнезду S VIDEO MONITOR
OUT или гнезду VIDEO MONITOR OUT данного
аппарата.
y
•
Можно выбрать воспроизведение аудиосигналов
HDMI на данном аппарате или на другом компоненте
HDMI, подключенном к гнезду HDMI OUT данного
аппарата. С помощью параметра “S.AUDIO” в
“OPTION MENU” выберите компонент для
воспроизведения аудиосигналов HDMI (смотрите
стр. 89).
•
При использовании внутреннего тюнера телевизора в
качестве источника приема, подключите цифровое или
аналоговое аудиовыходные гнезда телевизора и
цифровое и аналоговое аудиовходные гнезда данного
аппарата. По подключению, смотрите “Подключение
телеприставки” на стр. 22.
•
При подключении видеоэкрана к данному аппарату
через соединение DVI, невозможно использовать все
преимущества функций HDMI.
•
Некоторые видеоэкраны, подключенные к данному
аппарату через подключение DVI, не распознают
поступающие аудио/видеосигналы HDMI, если они
находятся в режиме ожидания. В таком случает,
беспорядочно мигает индикатор HDMI.
•
Если подключенный видеоэкран совместим с
функцией автоматической синхронизации аудио и
видеосигналов (функция автоматической
синхронизации изображения и речевых сигналов),
данный аппарат автоматически регулирует временное
соотношение аудио и видеосигналов (смотрите стр. 83).
Для использования функции, подключите видеоэкран к
гнезду HDMI OUT данного аппарата.

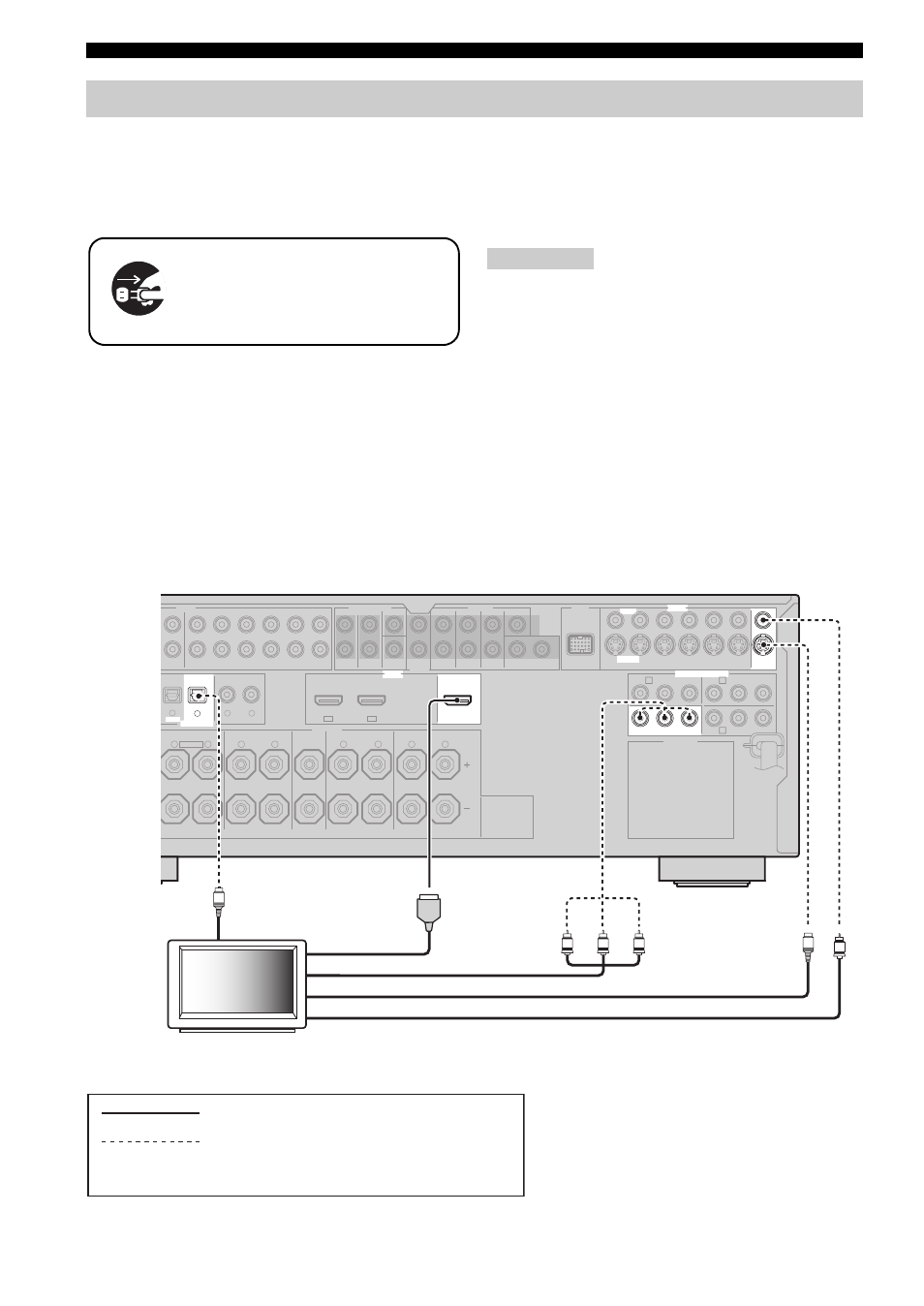

Подключение ТВ экрана или проектора
